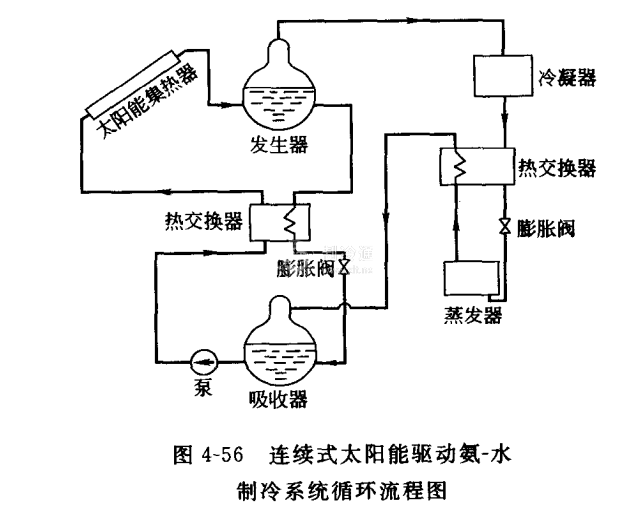

連續式太陽能驅動氨-水制冷系統通常以太陽能集熱器來提供制冷所需的熱源，利用太陽能直接或者間接加熱發生器中的氨一水溶液，驅動制冷系統制冷。圖4-56所示為簡單的太陽能驅動的連續式氨-水制冷系統的循環流程圖。整個系統包括太陽能集熱器、發生器、冷凝器、蒸發器、吸收器、熱交換器、膨脹閥和溶液泵。太陽能集熱器中的氨水溶液被太陽能加熱(或者利用加熱后的載熱介質—油、熱水或蒸氣加熱發生器中的氨一水溶液使得其中的氨受熱蒸發)，解吸出的氨蒸氣流經冷凝器，向外界放出熱量，變成高溫高壓的液體，再經過膨脹閥，壓力和溫度都得到降低。低溫低壓的氨液進人蒸發器蒸發成為低溫低壓的蒸氣，同時吸收外界的熱量，達到制冷的目的。氨蒸氣回到吸收器，為稀溶液吸收溶解，變成高濃度的氨一水溶液，如此完成一個制冷循環。
