冰箱溫控器的分類

   2022-03-24 sj156
核心提示:冰箱溫控器按照控制方式分為機械式和電子式。

冰箱溫控器按照控制方式分為機械式和電子式。

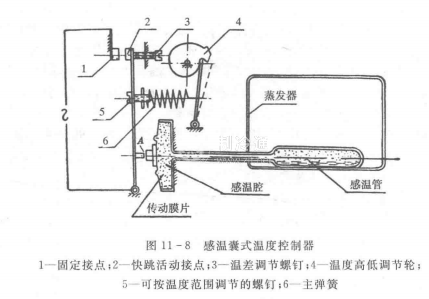

(1)機械式蒸氣壓力溫控器感溫囊式溫控器在家用冰箱中應用較多,其工作原理如圖11-8所示,

感溫管緊壓在蒸發器表面靠近吸氣管的一端。圖中所示為壓縮機停止運轉時的位置。此時蒸發器表面的溫度隨時間的延長而上升,感溫劑壓力也隨之提高,到了一定程度后感溫腔端點A會頂動杠桿,使快跳觸點2與固定觸點1閉合,接通壓縮機電源。當制冷循環開始后,蒸發器表面溫度開始下降,感溫劑壓力也隨之降低,到A點對杠桿的推力小于主彈簧6的拉力時,觸點2跳開。上述過程交替進行,便可將箱內溫度控制在一定的范圍內。冰箱內溫度高低的調節依靠凸輪4來達到。凸輪4位置的變化會引起主彈簧6對杠桿拉力的變化,從而使A點頂動杠桿的壓力發生變化。因此可利用這個凸輪將冰箱內的控制溫度調高或調低。此外,還可通過螺釘5調節最低極限溫度;通過螺釘3調節溫控器的開停溫差。這兩個調節螺釘必須在出廠前按設計要求調節到適當的位置后用漆封固,以免用戶隨便旋動。溫控器的開停溫差一股為2一3℃。

(2)電子式溫控器電子式溫度控制器

(電阻式)是采用電阻感溫的方法來測量的。

熱敏電阻式溫控器是根據惠斯通電橋原理制成的。如圖11-9,在BD兩端接上電源E,根據基爾霍夫定律,當電橋的電阻R1XR,

=R:XR,時,A與C兩點的電位相等,輸出瑞A與C之間沒有電流流過,熱敏電阻的阻抗R:的大小隨周圍溫度的上升或下降而改變,使平衡受到破壞,AC之間有輸出電流。

因此,在構成溫控器時,可以很容易地通過選擇適當的熱敏電阻來改變溫度調節范圍和工作溫度。
