兆歐表的選用和絕緣電阻的測量方法

   2022-03-27 子琪334
核心提示:規定兆歐表的電壓等級應高于被測物的絕緣電壓等級。所以測量額定電壓在500V以下的設備或線路的絕緣電阻時,可選用500V或1000V兆歐表

(一)兆歐表選用

規定兆歐表的電壓等級應高于被測物的絕緣電壓等級。所以測量額定電壓在500V以下的設備或線路的絕緣電阻時,可選用500V1000V兆歐表:測量額定電壓在500V以上的設備或線路的絕緣電阻時,應選用1000~2500V兆歐表;測量絕緣子時,應選用2500~5000V兆歐表。一般情況下,測量低壓電氣設備絕緣電阻時可選用0~200MΩ量程的兆歐表。

(二)絕緣電阻的測量方法

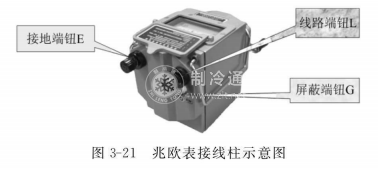

兆歐表有3個接線柱,如圖3-21所示。上端兩個較大的接線柱上分別標有“接地”(E)和“線路”(L),在下方較小的一個接線柱上標有“保護環”(或“屏蔽”)(G)。

1. 線路對地的絕緣電阻

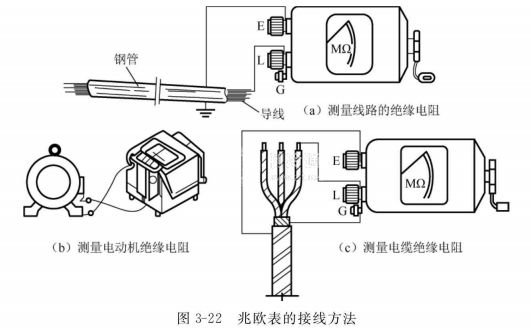

將兆歐表的“接地”接線柱(即E接線柱)可靠地接地(一般接到某一接地體上),將“線路”接線柱(即L接線柱)接到被測線路上,如圖3-22a)所示。連接好后,順時針搖動兆歐表,轉速逐漸加快,保持在約120r/min后勻速搖動。當轉速穩定、表的指針也穩定后,指針所指示的數值即為被測物的絕緣電阻值。

實際使用中,EL兩個接線柱也可以任意連接,即E可以與接被測物相連接,L可以與接地體連接(即接地),但G接線柱決不能接錯。

2. 測量電動機的絕緣電阻

將兆歐表E接線柱接機殼(即接地),L接線柱接到電動機某一相的繞組上,如圖3-22b)所示,測出的絕緣電阻值就是某一相的對地絕緣電阻值。

3. 測量電纜的絕緣電阻

測量電纜的導電線芯與電纜外殼的絕緣電阻時,將接線柱E與電纜外殼相連接,接線柱L與線芯連接,同時將接線柱G與電纜殼、芯之間的絕緣層相連接,如圖3-22c)所示。
