土壤源熱泵的地舞系統（地下熱交換器）根據敷設形式不同分為閉式和直接膨脹式。設
計者可根據當?shù)氐乩項l件，正確選用適合的土壤源熱泵地耦系統。以下對閉式土壤源熱泵地耦系統作一簡單介紹。
閉式系統采用里于地下的高強度塑料管作為熱交換器，管路中充滿介質，通常是水或防凍水溶液。閉式系統利用泵作為循環動力，由于環路是封閉的，所以換熱介質和地下水不直接接觸，也不受礦物質能響。
閉式系統可分為水平式、螺旋式、垂直式三種。

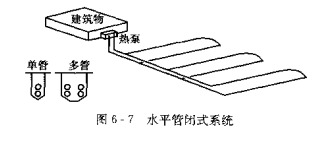

（1）水平管閉式系統（如圖6-7所示）。當有足夠土地表面可利用時，可用此系統。塑料管水平埋設在溝壤中，一般埋設深度1.2~3米，每個溝槽中有1一6根管子。雖然一個溝槽中埋設多根管道需更大的溝槽空聞，但溝槽數量較少，因此成本也降低了。溝槽長度取決于土壤狀況
和溝壕里管子的數量。常用于住宅建筑。
優點：挖溝槽比打井的成本低，安裝靈活。
缺點：帶大量土地面積，出于埋設深度淺，上壤溫度易受季節影響，因而熱泵的效率略低；土壤熱特性隨季節、降雨量、埋設深度而波動。
（2）螺旋管閉式系統（如圖6-8所示）。
它是水平環路的一個變體，在溝壕內螺旋狀放置；另一種螺旋環路系統則將螺旋狀管放人狹窄乖直的溝嫁。螺旋環路系統通常需很長的管子，但溝壕的數量少于上述水平環路系統。它同樣適用于土地面積較大的場所。
優點：比水平環路占地少，安裝成本相對坊低
缺點：所需管子較長：需要相對大的土地；土壤溫度易受季節影響；比水平系統需更大的泵，耗能大，在填埋過程中易損壞管路。
（3）垂直環路閉式系統（見圖6-9）。當土地面積受限制時可考慮此種方式。封閉管路
插入垂直的井中，根據土壤及溫度條件，確定管長，設計中，一般需多個井。垂直系統有三種熱交換器基本類型：U形管式、分置式和同心管式，其中U形管式應用較廣泛。
優點：所需管材較其他閉式系統省，泵的能耗最小，士地面積要求最少，土壤溫度不易受季節變化的影響。
缺點：鉆井費用高。
