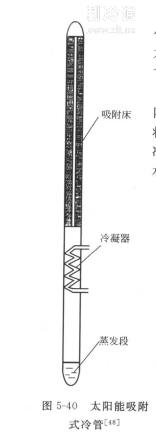

太陽能冷管圖5-40所示為一特殊設計的太陽能吸附式冷管，它利用固體吸附制冷技術在一根管子內實現吸附制冷的循環過程，周期性輸出冷量。
太陽能吸附式冷管的外壁為耐熱好，透過率高和強度高的高硼硅玻璃管，內盛分子篩吸附劑和制冷工質水。這里吸附劑采用對太陽能具有高吸收率的復合分子篩材料，其外部涂黑以充分吸收透過玻璃的太陽能。該制冷管分為三段：吸附床段、冷凝段和蒸發段。白天太陽能加熱吸附床段，脫附出的水蒸氣在冷凝段冷凝，其中冷凝段需要通冷卻水，冷凝的水流入制冷管的底部：晚上，由于自然散熱，吸附床降溫，分子篩重新恢復吸附能力，冷管底部水蒸發制冷。所有加熱脫附一冷凝，冷卻一吸附一蒸發過程均在管內完成。劉震炎等的研究表明⑧】，太陽能吸附冷管總太陽能制冷效率可以達10%一15%，顯然這種冷管具有結構簡單、加工方便、生產成本低、易于批量生產等優勢，對于負壓下工作的制冷劑，玻璃管易于實現密封且可長期維持較高的真空度。根據冷量的需要可以方便地組裝相應數量的冷管。
其主要不足是工程化比較困難，模塊化安裝不易，由于它將吸附床、冷凝器和蒸發器組合在一個腔體內，工作過程不能按照兩個定容過程和兩個等壓過程工作，其COP會有所下降，制冷量也會有所降低。

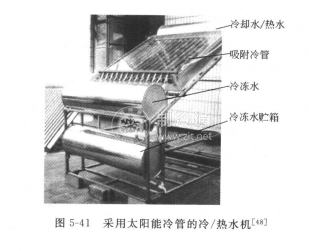

圖5-41所示為采用太陽能冷管模塊化的冷/熱水機【】，太陽能冷管模塊面積為1m，白天解吸冷凝熱通過自然循環可以將熱量貯存在冷卻水箱中，因而系統可以生產低溫熱水；由于冷管的蒸發器被插入到水箱中，晚上吸附制冷可以生產冷凍水，該冷凍水可以轉移到貯存水箱中以備制冷應用。
