無油機械真空泵凍干機和其他被抽容積采用油封機械泵時，真空泵腔的油蒸氣就有可能反流至凍干箱，從而污染制品。而以半導體、電子、生物制藥工業為代表的領域中，其制造工藝迫切要求無油污染的潔凈真空，因而近年來一些國家相繼研制出工作真空在105~0.1Pa范圍內的無油機械真空泵或稱干式泵，以滿足干式工藝的要求。
無油機械真空泵有非接觸型的羅茨式、爪式、螺桿式和接觸型的葉片式、凸輪式、搖擺活塞式、禍旋式等。醫藥凍干機中使用較多的是爪式、羅茨式、搖擺活塞式。

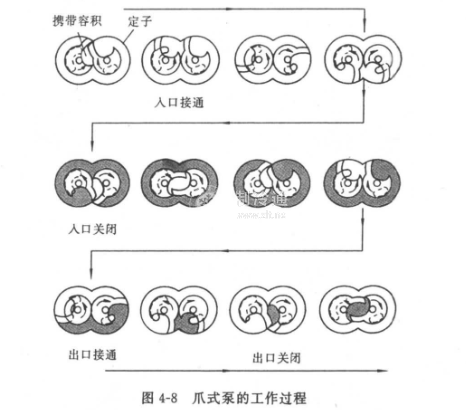

爪式真空泵這種泵采用了形狀復雜的爪形轉子，如圖48和圖49所示。
·兩個爪形轉子與泵體之間形成泵腔的抽氣容積，吸氣口和排氣口分別固定在兩側端蓋的側面上。兩轉子按圖示方向旋轉時，吸氣口與泵腔接通，泵腔容積由小變大而吸氣：當轉子關閉吸氣口時吸氣結束，隨后泵腔容積由大變小而壓縮氣體；當泵腔容積與排氣口接通時，泵腔排氣，直到泵腔與排氣口隔斷時為止，排氣結束。轉子繼續旋轉又重復上述吸氣、壓縮、排氣過程。

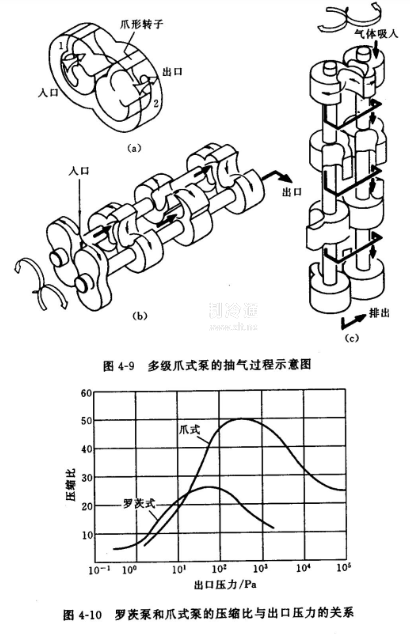

這種泵目前有兩種結構形式：一種是三級爪式轉子加一級羅茨式轉子構成的多級泵，另一種是四級爪式轉子串聯構成的多級泵，如圖4-9所示。
羅茨泵和爪式泵的壓縮比如圖410所示。由于爪式泵沿軸向逆流少，故壓縮比在高壓區較高。
這種泵的吸氣口、排氣口設置在泵腔的端壁上，多級連接很方便，氣道流暢，泵內腔壓力變化平緩，有利于防止可凝性氣體的凝
結。為了防止可凝性氣體在泵內凝結，需要向泵腔內通凈化氣體。
現在的爪式泵極限壓力為1~10Pa，抽速為100一180m3/h。
