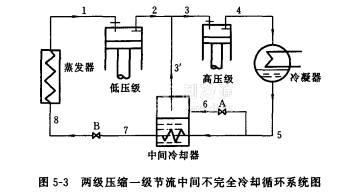

兩級壓縮一級節流中間不完全冷卻循環當采用R22、R404A、R507等與潤滑油相溶或部分相溶的工質作制冷劑時，其制冷循環常采用兩級壓縮一級節流中間不完全冷卻循環。該循環的系統原理如圖53所示。壓縮機組的低壓級吸入蒸發器中蒸發出來的低壓蒸氣，然后壓縮到某一中間壓力（點2的壓力），再與從中間冷卻器中蒸發出來的中壓蒸氣3'混合成點3的狀態，被高壓級吸入再次壓縮到高于該制冷劑在冷凝器的介質（水）溫度下所對應的飽和壓力，在冷凝器中向冷卻介質（水）放熱，冷凝成液態。從冷凝器出來的制冷劑液體分成兩股。一股經節流閥節流降壓到中壓進入中冷器，成為中壓氣液混合物；另一股為常溫高壓液體在中冷器的盤管內，通過盤管壁將熱量傳給中壓液體，使之吸熱蒸發成中壓蒸氣并與低壓排氣混合成狀態3，管內
的高壓液體在放熱過冷后，再經節流閥B節流降壓至低壓，進人蒸發器吸熱蒸發制憐，變成低壓蒸氣后被低壓級吸走。
這種兩級壓縮循環的主要特點是高壓級吸入的不是中壓下的飽和蒸氣，而是中壓下的飽和蒸氣與低壓排氣的過熱蒸氣的混合物，其溫度比中壓下的飽和蒸氣溫度要高。這對于絕熱壓縮指數較低的氟利昂類工質是沒有多大影響的。其高壓級的排氣溫度仍然會在允許的范圍內。而采用這種循環時，中冷器的結構和整個制冷系統均簡單得多，而且也便于中冷器中潤滑油帶回壓縮機。
