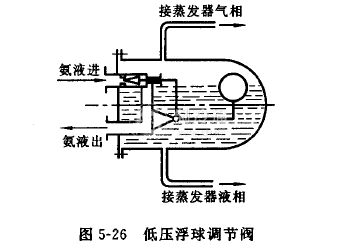

低壓浮球調節閥是以低壓液面（如低壓循環儲液器的液面）的高低來調節液量的調節閥，其結構如圖5-26所示。當蒸發器或其他需控制的液面下降到調定值以下時，浮球與液面一起下落，閥被打開或開大，進液量增大。當液面上升時，浮球隨液面上升而上升，閥門關小，進液量減少，當液面上升到控制高度以上時，閥門完全關閉，停止供液。所以浮球閥對供液量的調節屬比例調節。
現在控制制冷劑液面多用液位控制器，其作用原理是，控制器閥體內有一不銹鋼浮球，浮球帶動浮桿隨液位上下移動，使其外線圈電抗發生改變，輸出位移信號，通過電路帶動電磁閥動作，實現對液位的控制。
