溶劑回收裝置及設計基本思路

   2022-04-11 sj79
核心提示:溶劑回收裝置及設計基本思路

凍干含有酒精等不能在冷阱中凝固的溶劑的制品時,溶劑會在冷阱的冰表面上冷凝成液滴落至冷阱簡體底部,受簡體加熱后,又重新蒸發,在冷阱中反復循環。由于溶劑聚集在冷阱中具有相應溫度下的飽和蒸氣壓,其氣相分子會被抽人真空泵,從而造成真空性能的破壞,因此,在凍干此類產品的凍干機的冷阱中,應設置溶劑回收裝置。

溶劑回收裝置的型式多種多樣,其設計的基本思路如下。

①收集溶劑液滴的容器的溫度應低于冷阱中冰表面的溫度,這樣液態溶劑才不會被再次蒸發。

②要將收集溶劑液滴的容器置于水蒸氣流的末段,并將其與冷阱空間分開(僅留溶劑液體流人的通道),這樣,該處水蒸氣已很少,溶劑蒸氣濃度較高,收集效率高,且只有溶劑流入,很少有水蒸氣進人。否則,大量水蒸氣進入結冰,不僅會阻塞通道,還會使收集容器難以保持低溫。

③要定期將收集起來的溶劑排出。因為,如果制品中溶劑蒸發完后,若已將溶劑排出,則冷阱中應無溶劑蒸氣存在。但若不將溶劑排出,冷阱中抽氣口處會有與溶液溫度相對應的溶劑飽和蒸氣存在,這些溶劑蒸氣被真空泵抽入后,會造成泵的真空性能的破壞。

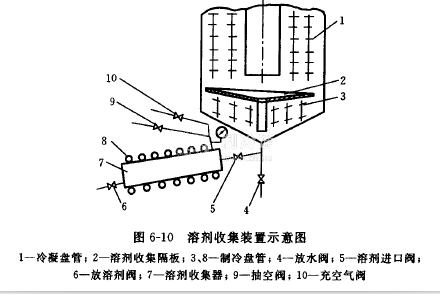

溶劑收集裝置可以設在冷阱筒體底部或其他便于收集溶劑的位置。圖6-10所示的為立式冷阱的一種溶劑收集裝置的示意圖。

圖中:1為冷阱的冷凝盤管;2為溶劑收集隔板:3和8均為制冷盤管,其冷量可以從冷阱盤管中分兩個支路而來,也可以由更低溫度的制冷機如復疊式制冷機提供:7為溶劑收集器:4為放水閥;5為溶劑進口閥,6為放溶劑閥:9為抽空閥;10為充空氣閥。從制品中蒸發或升華出來的溶劑蒸氣進人冷阱后,被冷凝盤管1冷凝成液體,落人隔板2內,再流入收集器7內,由于冷卻盤管8使7內溫度低于冷阱冰表面溫度,溶劑液體不會被蒸發。當溶劑收集滿后,關閉閥5,打開閥10放入空氣,而后打開閥6放出溶劑液體,

待溶劑放完后,關閉閥6、閥10,打開閥9抽真空,待真空測量符合要求后,關閉閥9,開啟閥5,又可繼續收集溶劑。
