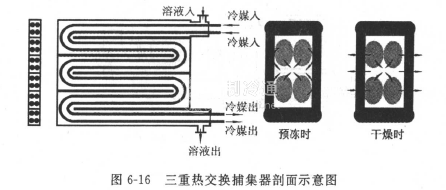

三重?zé)峤粨Q輔集器（冷阱）是日本共和真空株式會社的一項專利，其結構如圖6-16所示。
在中空夾層平板內置若干折流板，使夾層中構成一蛇形流道，在流道中放置幾根傳熱管，管內為制冷劑，管外為載冷劑。每根管子的一部分與夾層內壁直接接觸，管內制冷劑的冷量可通過管壁、平板壁傳導到平板外表面。管子的其他部分的外表面與載冷劑接觸，管內的冷量也可通過載冷劑、平板壁傳到平板外表面。若將此平板放入冷阱中，使水蒸氣在其上凝結，這樣就構成了水蒸氣與制冷劑間、水蒸氣與載冷劑間、制冷劑與載冷劑間進行熱交換，所以稱之為三重?zé)峤粨Q系統。
