臥式壓縮機的各機件的作用和性能(材質)有哪些?(一)

   2022-04-19 168
核心提示:臥式壓縮機各機件的作用和性能(材質)分別介紹如下。1.曲軸與軸承圖3-11為曲軸的示意圖。它裝在曲軸箱的主軸承上,曲軸一端與飛

臥式壓縮機各機件的作用和性能(材質)分別介紹如下。

1.曲軸與軸承圖3-11為曲軸的示意圖。它裝在曲軸箱的主軸承上,曲軸一端與飛輪(兼傳動帶輪)相連。飛輪重量較大,有保持機器運轉平穩的作用。曲軸的中間有曲柄,它與連桿大頭相連,將曲軸的旋轉運動變為活塞的往復運動。曲軸由電動機拖動。為了平衡曲柄連桿機構的慣性,有時在曲柄臂上裝有平衡塊。壓縮機的曲軸多用40、45及50號優質碳素鋼鍛成。經調質處理后的鋼曲軸,需經表面熱處理以提高表面硬度,這有利于抗疲勞和耐磨。曲軸軸頸表面粗糙度值在0.8μm以上。曲軸要求水平放置。軸頸與軸承之間的頂隙為軸頸尺寸的1,5/1000左右即可。

曲軸上曲柄兩側的主軸承和飛輪側的副軸承均由軸承架、鋼制軸瓦等組成。主軸承瓦由下軸瓦、兩個側軸瓦和上軸瓦組成。側軸瓦處有調節螺釘,可以調整軸瓦的側向間隙。上軸瓦和側軸瓦之間有黃銅墊片,可以調整軸瓦的頂間隙。副軸承和曲柄軸承的軸瓦僅由上、下軸瓦組成。鋼制軸瓦的內側銑有燕尾槽,以便使ChSnSb7.5-3(錫基軸承合金)巴氏合金牢固地附在軸瓦上。軸瓦塘孔后需刮研,其上開有油溝,以便更好潤滑。

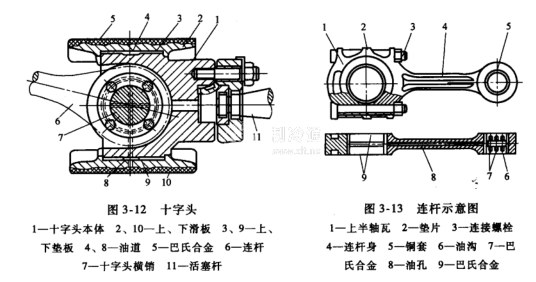

2.十字頭與連桿圖3-12與圖3-13分別為十字頭和連桿的結構示意圖。十字頭上、下兩個鑄鐵的導板摩擦表面用巴氏合金澆鑄而成。十字頭在機身的滑道中做往復運動,通過十字頭橫銷7與連桿6的小頭連接。連桿的大頭連在曲軸的曲柄上,十字頭的右端與活塞桿11相連。十字頭體的材料采用鑄鐵或鑄鋼。十字頭橫銷采用碳鋼,銷的表面要滲碳、淬硬并經磨削加工。連桿的材料一般為35、40、45號優質碳鋼或球墨鑄鐵,高速壓縮機可采用40Cr、Mo等合金鋼。
