壓縮機的轉速如何測量?

   2022-04-29 599
核心提示:壓縮機的轉速測量包括以下幾個方面。轉速也是壓縮機的重要參數之一。壓縮機的轉速直接影響排氣量、軸功率,同時也與基礎振動、管

壓縮機的轉速測量包括以下幾個方面。

轉速也是壓縮機的重要參數之一。壓縮機的轉速直接影響排氣量、軸功率,同時也與基礎振動、管道氣流脈動、氣閥壽命及運動零部件的磨損都有密切關系。因此,準確測量轉速是壓縮機主要檢測工作之一。在測定排氣量時,若實際轉速與額定轉速不同,則需按轉速比修正測得的排氣量;用扭力測功器測定軸功率時,需按壓縮機的轉速進行計算。轉速測量方法有多種,最簡便、最常用的有以下幾種方法。

1.離心式轉速表測速離心式轉速表結構簡單、使用方便、測速范圍大(30~24000r/min),但精度較差,其誤差為1%~2%。測量前要選好接頭:當曲軸端頭有中心孔,而轉速又在300r/min以下時,應用錐形鐵接頭:轉速在300r/min以上時,應用橡膠錐形接頭;當曲軸端頭無中心孔時,用橡膠平接頭。測速時,轉速表分度盤表面應保持水平,轉速表轉軸與機軸應在同一直線上,轉速表接頭輕輕地接觸上機軸端,不發生松脫或打滑即可,但不能用力過大、過猛。

這種轉速表在溫度(20±5)℃時,誤差為測量上限的±1%。

2.熒光燈測速

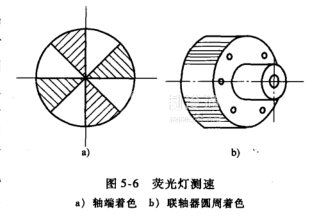

對于三相交流電動機驅動的壓縮機,通常用8W臺式熒光燈照射測速。測速時,首先在被測軸的端面或聯軸器圓周上,畫上與電動機極數相等數目的白色條或塊(均勻分布在圓面或圓周上),見圖5-6;

然后用熒光燈(和電動機同一電源)照射,觀察白色條塊相對靜止還是轉動。

由于熒光燈與電動機是同一電源,

其頻率相同,所以可計算出待測軸的實際轉速。由于熒光燈亮度隨電流的正弦交變而變化,燈在一周期內亮兩次、熄兩次,所以熒光燈的閃光頻率為電源電壓頻率的兩倍。若供電頻率為50Hz,則熒光燈閃光頻率為100Hz,即每分鐘閃光6000次。

若用它分別照射一臺4極同步電動機和4極異步電動機的軸端圖案(上面畫著黑白相間的扇形各4塊)時,看上去前者的影像似乎靜止不動,這時電動機的轉速為同步轉速;而后者的扇形影像相對軸的轉向逆轉,則表示電動機的轉速低于同步轉速。

同步電動機的轉速為

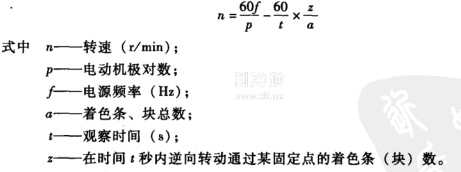

異步電動機的轉速則為

熒光燈測速方法設備簡單、方便易行,測量準確度取決于電源頻率∫和z的計數。電源頻率一般為定值。z可用肉眼觀察測得,故其精度一般可達±1%。

20世紀90年代,國內外生產了一種頻閃觀測儀,它能發生極短促的閃光,并且單位時間內發出的閃光次數是可調整的。將頻閃觀測儀發出的閃光照射到需測速的旋轉機件上,同時調整單位時間的閃光次數,使之與被測機件的轉數一致,這時便可形成機件看似靜止不動的印象,然后可以從頻閃觀測儀上讀出轉數。這種儀器還可以用來觀測機件的動平衡狀態和高速攝像。
