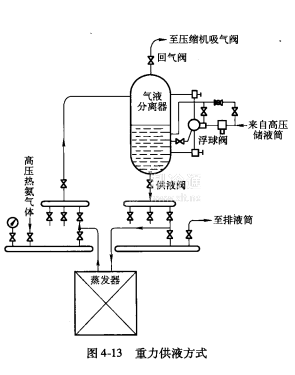

重力供液在節流機構之后，高于蒸發器的位置設置氣液分離器，使節流后的低壓液態制冷劑首先進入液體分離器，并控制分離器內的液位一定，利用該液位與蒸發器之間的高度差所形成的靜液柱，作為向蒸發器供液的動力，即為重力供液方式，如圖4-13所示。
高壓制冷劑經過節流后進人氣液分離器，節流過程中產生的閃發氣體被分離，低壓液態制冷劑積聚在分離器內并維持一定液面，在靜液柱的推動下，液體不斷供人蒸發器；在蒸發器內液體吸熱汽化產生的濕蒸氣返回液體分離器，液體重新供人蒸發器，氣體連同節流過程中產生的閃發氣體一起被壓縮機吸走。
這種供液方式多用在冷庫制冷系統中。為了保證氣液分離器對蒸發器的高差要求（一般氣液分離器的液面應高于蒸發器最高點0.5~2m），在單層冷庫中需要加建閣樓，以安裝氣液分離器。在多層冷庫中則把氣液分離器安裝在該蒸發器的上一層樓板上。
