熱泵冷暖兩用窗式空調器的結構大體與單冷窗式空調器基本相同，不同的是：
①壓縮機的排氣管上裝有四通電磁換向閥，以控制制冷劑流出或吸人通路的連接狀態。
②根據制冷與制熱的工作狀態，來確定室內外熱交換器是作為蒸發器，還是冷凝器進行工作。
圖1-23是四通電磁換向閥的結構和作用原理圖。
1. 制冷時四通電磁換向閥工作狀態
圖1-23（a）為四通電磁換向閥制冷的運行狀態，閥匝間有4條通道，并可通過電磁閥線圈帶動小氣閥，小氣閥動作產生的氣壓推動大氣閥閥芯動作。制冷時電磁閥線圈是不通電的，其中的鐵芯在彈簧作用下，被推向左端閥芯使右管關閉，上吸氣管與左管連通，于是b腔壓力減小，換向閥滑塊在壓力差作用下左移，室外熱交換器與壓縮機排氣管連通變?yōu)槔淠鳎覂?nèi)熱交換器與壓縮機吸氣管連通時成為蒸發器。
2. 制熱時四通電磁換向閥工作狀態
圖1-23（b）為制熱時四通電磁換向閥的運行狀態，此時電磁閥線圈通電，產生電磁吸引力，此力大于彈簧壓力，鐵芯右移，左管關閉，上吸氣管與右管連通，a腔壓力減小，滑塊在壓力差作用下右移。此時室內熱交換器與壓縮機排氣管連通，成為冷凝器，向室內散熱；室外熱交換器為蒸發器。
3. 熱泵型空調器的工作原理

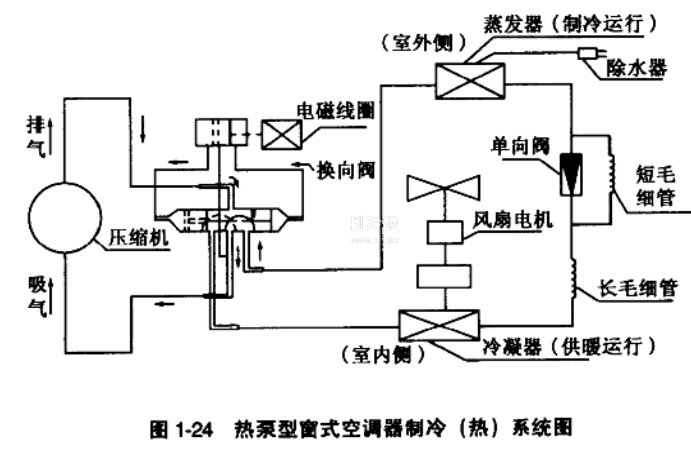

熱泵空調器的制冷、制熱原理相同，如圖1-24所示，當四通電磁換向閥的滑塊在虛線位置時為制冷工況；在實線位置時為制熱工況。制冷時高壓制冷劑被送到室外熱交換器，制熱時高壓制冷劑被送到室內熱交換器，為此在系統中安裝了一個單向閥，其作用是只允許制冷劑在一個方向通過。在制熱狀態下，高壓制冷劑經過室內熱交換器（冷凝器）送到長、短毛細管（增加壓降使冷暖溫度提高），再送到室外熱交換器（蒸發器）返回壓縮機的回氣管；制冷時高壓制冷劑從室外熱交換器流人，其流動方向與制熱時正好相反，經單向閥分流到長毛細管，從而增加了制冷劑的流量，降低了蒸發壓力，而室內蒸發器的蒸發溫度也隨之降低，從而提高了制冷效果。
