澆注施工主要有手工澆注和機(jī)械澆注兩種方法，兩種發(fā)泡原理相似。手工澆注法是依次把各組分化學(xué)原料稱入容器中，采用間歇手持電動攪拌方式，分次澆注。而機(jī)械澆注法是由計(jì)量泵按配方比例連續(xù)地把物料打入發(fā)泡機(jī)的混合室，物料是在混合室機(jī)械攪拌后澆注。
常用澆注發(fā)泡有兩種施工方法。一種是將原料混合后注入空腔發(fā)泡，不必把泡沫從空腔中取出，如澆注夾克保溫管、管道、電冰箱、冷柜、冷藏車、夾芯板等隔熱保溫。另一種是把充分混合后的原料注入模具中，待發(fā)泡成型后，再脫模，將泡沫從模具中取出，如保溫瓦、殼、板材等預(yù)制品。
（1）夾克保溫管防腐保溫施工
1）操作步驟
①鋼管表面應(yīng)去污，綁好支撐塊，以保證PUF塑料層厚度均勻，然后再套入內(nèi)壁已涂好聚酯膠的塑料管。
②在澆注混合物料前，預(yù)制管段的兩端，應(yīng)準(zhǔn)確安裝好帶有排氣塞的環(huán)狀封堵，然后吊至托管上，使帶有外塑料套管的擬預(yù)制鋼管處于6°到12°不等的傾角狀態(tài)，應(yīng)參照選用混合物料的性能指標(biāo)、管直徑、長度等綜合確定。
③將計(jì)量好的混合物料一次澆注到鋼管與套管環(huán)形空間內(nèi)成型，待PUF塑料完全固化后再行下管，卸下環(huán)狀封堵，最后修整管頭。
2）質(zhì)量要求
①高密度聚乙烯外護(hù)管聚氨酯泡沫塑料預(yù)制直埋保溫管質(zhì)量應(yīng)符合C/T114標(biāo)準(zhǔn)。
②玻璃纖維增強(qiáng)塑料外護(hù)管聚氨酯泡沫塑料預(yù)制直埋保溫管質(zhì)量應(yīng)符合C/TI29標(biāo)準(zhǔn)。
（2）用開模式金屬模具制造保溫管的施工
1）施工注意事項(xiàng)
①當(dāng)管道保溫采用開模式金屬模具施工時(shí)，模具溫度直接影響發(fā)泡速度、泡沫密度。模具溫度低時(shí)，發(fā)泡倍數(shù)低，泡沫表皮厚，增加導(dǎo)熱系數(shù)，浪費(fèi)物料。施工時(shí)應(yīng)保證模具有適宜的發(fā)泡溫度。
②發(fā)泡時(shí)會產(chǎn)生一定壓力，發(fā)泡壓力隨時(shí)間逐漸上升，當(dāng)達(dá)到最大壓力后下降，要求發(fā)泡模具有足夠的強(qiáng)度。
③應(yīng)根據(jù)物料配方、每次用混合物料量的多少，嚴(yán)格掌握攪拌時(shí)間和澆注速度。
④澆注模具內(nèi)的混合物料應(yīng)從模具孔排出氣體，必須使泡沫充滿模具空腔。
⑤每模發(fā)泡的連接，接茬應(yīng)嚴(yán)密，不得出現(xiàn)任何泡沫間隙，應(yīng)為完整整體。
⑥使用的脫模劑不得影響泡沫外層防腐、防水、保護(hù)層施工的質(zhì)量。
2）質(zhì)量要求
①泡沫制品的物理性能指標(biāo)應(yīng)達(dá)到規(guī)定的相應(yīng)技術(shù)標(biāo)準(zhǔn)要求。
②采用玻璃纖維布與不飽和樹脂或其他防水涂料等做外防護(hù)層，其質(zhì)量標(biāo)準(zhǔn)應(yīng)符合設(shè)計(jì)要求。
（3）板材、電冰箱等保溫施工

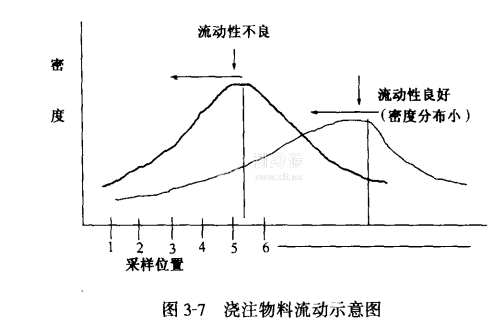

1）除與（2）管道保溫施工中要點(diǎn)相同外，在配制混合物料的配方中，必須根據(jù)澆注物料控制UF塑料的容重、空腔體積大小、空腔體積形狀等各個(gè)參數(shù)，確定澆注物料用量，要求混合物料在達(dá)到技術(shù)性能指標(biāo)的前提下，應(yīng)有足夠的流動指數(shù)，準(zhǔn)確控制物料流動時(shí)間，避免泡體過早凝膠固化或出現(xiàn)發(fā)泡不滿。澆注物料的流動性見圖3-7。
2）物料不得出現(xiàn)發(fā)泡遲緩、漏箱、漏模。
3）PUF達(dá)到固化、熟化，泡體穩(wěn)定后，方可脫?；蜻M(jìn)入下步工序。
