1. 干粉砂漿拌制
干粉砂漿（或稱干拌砂漿、干混砂漿）包括P℉保溫板聚合物粘結(jié)砂漿、聚合物抹面砂漿（膠漿），面磚粘結(jié)砂漿、填縫劑等。
干粉砂漿拌料時(shí)，按說明書規(guī)定水、灰比，確定用水量，嚴(yán)禁另外混入水泥、砂、外加劑等其他材料。
通過電動攪拌器攪拌，使液體轉(zhuǎn)動帶動粉料拌和，有利于漿料混合更加均勻，提高工作效率并能防止粉料飛散。每次配制量不得過多，視不同環(huán)境溫度條件控制在2h內(nèi)或按產(chǎn)品說明書中規(guī)定的時(shí)間內(nèi)用完。
干粉砂漿宜使用單組分砂漿，干粉砂漿包括粘結(jié)砂漿、抗裂砂漿（抹面膠漿）等，是在生產(chǎn)廠出廠時(shí)的袋裝干粉料，在現(xiàn)場使用時(shí)只加適量水拌和即成，施工不得添加除水以外的其他材料。
（1）單組分砂漿配制：先將水（潔凈水）倒入攪拌機(jī)（容器）內(nèi)，再倒入單組分砂漿料，使用低速電動攪拌器，使物料攪拌達(dá)到均勻一致為止，即無干粉顆粒的膏糊狀，靜置3~5min后，再次攪拌均勻后達(dá)到工程所需的粘稠度即可使用。
（2）慎用雙組分砂漿，當(dāng)使用雙組分砂漿時(shí)，樹脂乳液開封后，應(yīng)在摻加粉料前，用專用電動攪拌器將其充分?jǐn)嚢柚辆鶆颍缓蠹尤胍欢ū壤姆哿侠^續(xù)攪拌至充分均勻，達(dá)到工程所需的粘稠度。

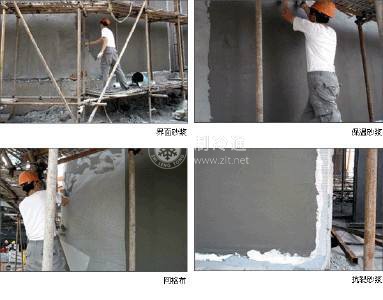

2.抹面（抗裂砂漿）層厚度控制
抹面（抗裂砂漿）層包括薄抹面層和厚抹面層。抹面層主要起防裂、防水、抗沖擊和防火等保護(hù)作用，同時(shí)應(yīng)具有較小的水蒸氣滲透阻。
抹面層厚度過薄不能達(dá)到應(yīng)有作用，但抹面層過厚會有以下不足：
（1）抹面層過厚會因橫向拉應(yīng)力超過玻纖網(wǎng)抗拉強(qiáng)度而導(dǎo)致抹面層開裂；
（2）抹面層過厚會使水蒸氣滲透阻超過設(shè)計(jì)要求：
（3）抹面層過厚會增加裂縫可能性；
（4）抹面層過厚會使重量超過抗震荷載限值：
（5）抹面層厚度要求：
1）涂裝飾面首層應(yīng)采用雙層玻纖網(wǎng)，抹面膠漿（抗裂砂漿）復(fù)合玻纖網(wǎng)層的厚度應(yīng)在5~7m；首層以上高度的墻體采用單層玻纖網(wǎng)，抹面膠漿（抗裂砂漿）復(fù)合玻纖網(wǎng)層的厚度應(yīng)在3mm；玻纖網(wǎng)間搭接區(qū)抹面層的厚度宜為0.5mm。
2）面磚飾面復(fù)合雙層加強(qiáng)型玻纖網(wǎng)（或單層熱鍍鋅鋼絲網(wǎng)）的抹面層厚度宜為57mm。
