（1）無論采用何類粘貼工法，必須采用特制低堿或硫鋁酸鹽類聚合物水泥粘結(jié)砂（膠）漿，粘結(jié)PF保溫板，不得在PF保溫表面出現(xiàn)任何變色現(xiàn)象。
（2）錨栓只是起到輔助固定作用。應(yīng)在PF保溫板粘結(jié)24h后及時加錨栓。錨栓必須錨固在有粘結(jié)砂漿部位（即在60%粘結(jié)面積以內(nèi)部位），不應(yīng)在無膠粘劑處錨固。
（3）墻體特殊光滑的基層，可在墻體基層涂刷界面處理材料，是增強基層與其他材料間粘結(jié)力，且可代替?zhèn)鹘y(tǒng)混凝土表面鑿毛工序，改善表面抹灰粘結(jié)性能，達到提高工程質(zhì)量、加快施工進度和降低勞動強度。
不同基面采用不同界面處理，如用于建筑的基層墻體可為現(xiàn)澆混凝土、預(yù)制混凝土或混凝土空心砌塊、燒結(jié)多孔磚、灰砂磚、爐渣磚和頁巖模數(shù)磚等材料構(gòu)造的砌體結(jié)構(gòu)等進行界面處理，可達到保證PF保溫板更高的粘結(jié)強度。
一般對于水泥砂漿表面可不采用界面處理，現(xiàn)澆混凝土表面和加氣砌塊表面必須進行界面處理。
（4）錨栓規(guī)格、質(zhì)量應(yīng)符合設(shè)計規(guī)定，根據(jù)建筑高度設(shè)置所用數(shù)量，錨固基層墻體深度達到設(shè)計要求。
通過螺栓的擴張部分被壓人鉆孔壁內(nèi)產(chǎn)生的摩擦力以及幾何形狀的螺栓口與錨固基礎(chǔ)和鉆孔形狀相互配合產(chǎn)生的共同作用來承受荷載。
錨栓主要用于在不可預(yù)見的情況下，對確保系統(tǒng)的安全性起到承受該系統(tǒng)負載的輔助作用，建筑物高度在20m以上時，受負風(fēng)壓作用較大及應(yīng)力集中的部位應(yīng)采取錨栓輔助固定。
沿海地區(qū)或者高層建筑外墻不但采用粘、錨，還應(yīng)采取與托相結(jié)合的粘貼方式，且隨建筑高度加大，應(yīng)增加粘結(jié)面積和輔助錨（栓）件數(shù)量。
（5）PF保溫板選用適用護面劑，并應(yīng)控制界面劑涂層厚度。

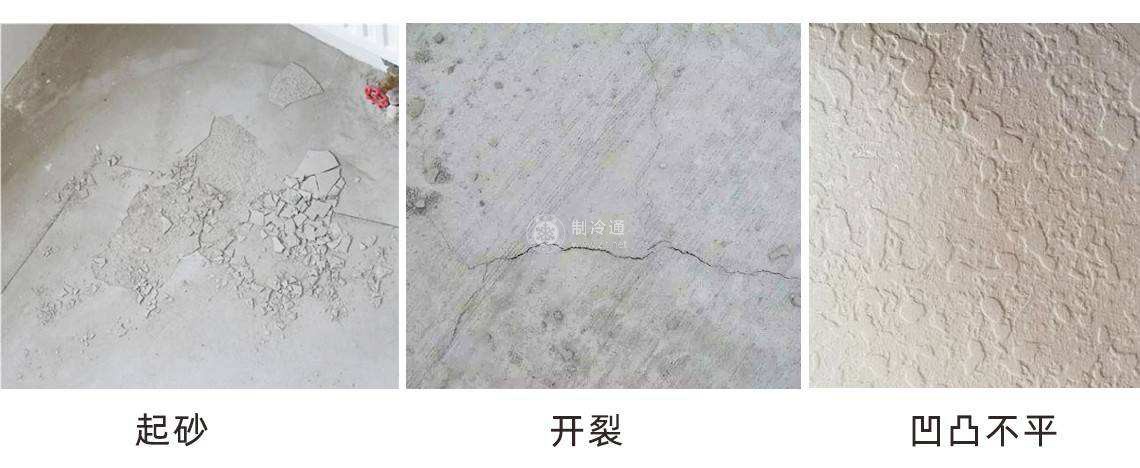

（6）墻體基層尤其不得有凸出部位。墻體基層找平宜用聚合物砂漿抹平，當(dāng)采用水泥砂漿找平時應(yīng)達到與原基層同等強度，不得有掉粉、分層等質(zhì)量問題。
