管子的畫線、加熱和彎曲
1、畫線。畫線關系到各部尺寸和角度的正確性。管子畫線通常用白鉛油標出，也就是彎曲的部位等于加熱的部位，必須把彎頭前兩個擋管樁的距離留出來，實際的加熱長度為理論加熱長度加上2D(D為管子外徑)。

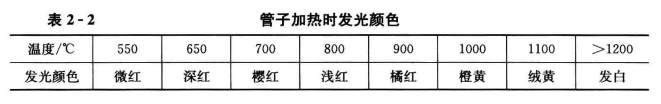

2、加熱。管子在加熱過程中應經常轉動，使加熱段圓周受熱均勻，加熱段用廢鐵皮蓋好，以便觀察管子加熱溫度，防止升溫過高和過快。要保證管內砂子和管壁溫度的一致性，碳素鋼管的加熱溫度為900~1000℃，即加至橘紅色或橙黃色，但不能超過1050℃。管子的加熱關系到彎曲弧的均勻性過渡、保證幾何尺寸及正確的彎曲半徑。它是彎管的重要環節之一，管子加熱時的發光顏色見表2-2。
3、彎曲。將加熱好的管子放到平臺上的兩個擋管間，必須抓緊時間，防止溫度下降，把不需要彎曲的管段用冷卻水冷卻。在擋管樁和管子之間墊上保護片(木板或鋼板)，管子的支承點和卷物機牽引管子的鋼絲繩應放在一個平面上，彎曲所受的力必須均勻，管子中心線與拉力方向最好成90°,彎曲的管段按樣板形狀進行彎曲，樣板放到管子的中心線處，按樣板彎好的弧段用冷水冷卻，使該處不再繼續彎曲，讓彎曲不夠的地方和沒彎曲的地方繼續彎曲。
在彎曲過程中，有時會將管子彎得過度，這時可以沿著管子外側澆水，使其冷卻收縮而自行回彎，彎好的彎頭冷卻后，通常自行回彎3°~5°，故在彎管時應比樣板彎3°~5°，這樣冷卻后便會準確地符合所需要的彎曲角。然后，應在空氣中將活蓋上的一層干砂逐漸冷卻。由于加熱區管段的氧化層已被燒掉，因此應在加熱管段上涂一層機油，以防再次氧化。
如果彎第二個彎或多彎頭時，必須注意彎頭的位置關系。有的是同一個平面上，有的是在兩個相互垂直的平面上，也可能是兩個相互傾斜的平面上或相互平行的平面上。在彎曲這類管的過程中，不僅要注意每個彎曲角度和尺寸的準確性，同時還必須注意相互位置關系的方向性，在彎第二個彎畫線時，應以第一個彎做基準來測量尺寸，而不能以管端做基準尺寸測量。在彎曲第二個彎時，絕不能讓第一個彎受力;否則，其角度將發生變化。
熱彎管后的熱處理及質量檢查
對壓力較高的碳鋼、合金鋼管及不銹鋼管熱彎成形后，必須進行熱處理，以消除彎管時殘留的有害應力，把彎好的彎管放到熱爐內加熱至50~700℃左右，然后取出在爐外空氣中緩慢冷卻。不含穩定劑(欽、妮)的不銹鋼管熱彎后進行處理的主要目的，是防止加熱部分產生晶間腐蝕。熱處理的方法是將彎好的彎頭加熱段再加熱到1100-1150℃，然后迅速用水冷卻。

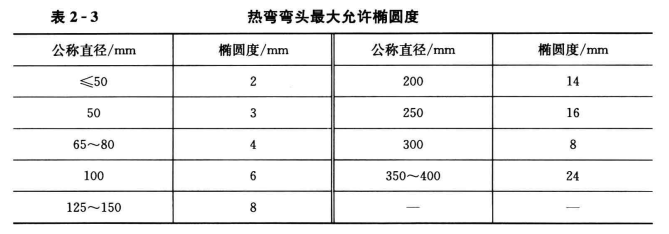

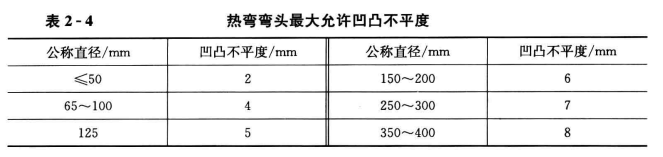

熱彎彎頭的性能要求見表2-3~表2-5。
