斷面形式

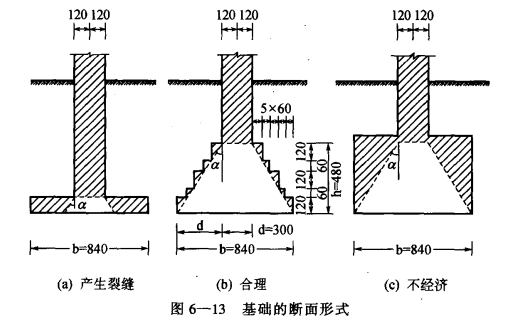

我們在實際工程中會看到磚砌條形基礎的斷面是臺階形的。如圖6-13(b)所示。這種基礎在荷重作用下，不會發生顯著的變形，不能承受較大的彎矩。這種基礎叫剛性基礎。剛性基礎的斷面形式是由基礎所用材料本身的性能決定的。
濟南冷庫設計安裝常用的基礎材料，如磚，石、混凝土等，它們的抗壓強度較高，抗拉強度很弱，但抗拉強度往往是控制斷面形狀和尺寸的主要因素。基礎放大部分如同懸臂梁一樣，當它受到土的反力后，懸臂長度d越大，則基礎h截面受到拉力就越大。如果這個拉力超過基礎材料的允許拉應力，基礎將會發生破裂現象。根據試驗結果，發現d值與ɑ角有關。基礎放大部分在ɑ角度以內不會因材料受到拉力而發生破裂。ɑ角的最大值叫做剛性角。因此，我們常用剛性角來控制放大部分的斜度。不同材料具有不同的剛性角(剛性角也可以用h/d的值表示)，如磚基礎h/d為1.5~2.0，灰土基礎為1.25~1.5，毛石基礎為1.25~1.75，混凝土基礎為1.0。鋼筋混凝土基礎能承受較大的彎矩，因此，不受剛性角的限制。
若已知房屋的總荷載和地基的承載力，就可以確定基礎的底面積及其寬度。根據基礎材料的剛性角及基礎底部寬度，就可以確定基礎的斷面形式。
