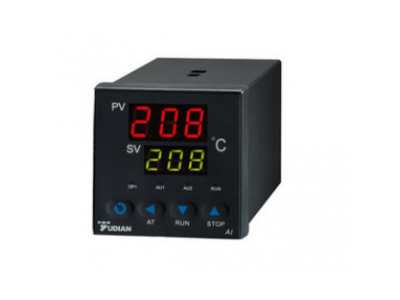

YUDIAN/宇電AI-208 塑料機械專用儀表

產品特點

●專為輕工機械、烘箱、實驗設備、制冷 / 制熱設備等溫度范圍在 0~999℃之間加熱的應用而設計，操作簡便、易學易用及價格低廉。

●主板自帶 SSR 電壓驅動或繼電器觸點輸出，無需另外安裝輸出模塊，可選裝 L0 或 L5 繼電器模塊用于 1~2 路報警。

**用的 100~240VAC 范圍電源。

●采用具備自整定（AT）功能的 AI 人工智能調節算法。

●通過 ISO9001 質量認證和 CE 認證，在質量、抗干擾能力及安全標準方面

-------------------------------------------------------------------------------

技術規格

●輸入規格：K 、E、J、N、Pt100 可自由選擇。

●測量范圍：K、E、J、N 為 0~999℃；Pt100 為 0~800℃。

●測量精度：AI-208 0.3 級（0.3%FS±1℃）

●調節方式：帶自整定（AT）功能的 AI 人工智能調節或位式（ON/OFF）調節。

●固態繼電器電壓輸出：5VDC/30mA ( 用于驅動 SSR 固態繼電器，多個 SSR時請并聯 SSR 的輸入 )。

●繼電器觸點開關輸出：250VAC/2A 或 30VDC/2A，常開型。

●報警功能：上限報警、下限報警及正負偏差報警功能。

●電 源：100~240VAC，-15%，+10% / 50 － 60Hz

●電源消耗：≤ 2W

●使用環境：溫度 -10 ~ +60℃ 濕度 0~90RH%

AI-208 儀表型號由 4 部分組成，如下：AI— 208 A  L  L0

① ② ③ ④

① 表示AI-208 型人工智能溫度控制器，0.3 級測量精度，1℃或 0.1℃顯示分辨率

② 表示儀表面板尺寸規格

A 面板 96×96mm，開口 92×92mm，插入深度 100mm

A1 面板 96×96mm，開口 92×92mm，插入深度 70mm

B 面板 160×80mm（寬 × 高），開口 152×76mm，插入深度 100mm

B1 面板 160×80mm（寬 × 高），開口 152×76mm，插入深度 70mm

D1 面板 48×48mm，開口 45×45mm，插入深度 78.5mm

D2 面板 48×48mm，開口 45×45mm，插入深度 95mm

D 面板 72×72mm，開口 68×68mm，插入深度 95mm

E 面板 48×96mm（寬 × 高），開口 45×92mm，插入深度 100mm

E1 面板 48×96mm（寬 × 高），開口 45×92mm，插入深度 70mm

F 面板 96×48mm（寬 × 高），開口 92×45mm，插入深度 100mm

F1 面板 96×48mm（寬 × 高），開口 92×45mm，插入深度 70mm

③ 表示儀表主輸出（OP1）安裝的規格

L 表示為繼電器常開輸出，規格為2A/250VAC,具備壓敏電阻火花吸收功能

④ 表示儀表報警輔助位置（AUX）安裝的模塊規格，可提供 1 路或 2 路報警輸出

N 或不寫表示沒有安裝模塊

L0 表示安裝有常開 + 常閉端的大體積繼電器模塊，規格為 2A/250VAC，支持 AU1 報警輸出

L5 表示安裝 2 路常開繼電器模塊，規格為 2A/250VAC，可支持 AU1 及AU2 兩路報警輸出

備注：D1 尺寸的儀表，OUTP 固定為 SSR 驅動電壓輸出 5VDC/30mA，AU1 可選繼電器輸出（常開 + 常閉 2A/250VAC），D1 不能模塊化安裝。
