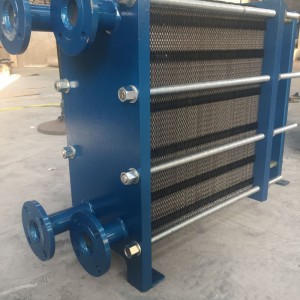

板式換熱器

設備的結構特點：

1、板式熱交換器是由傳熱板片、密封膠墊、框架、夾緊螺栓、滾輪機構和儀表等主要零部件組成的（見設備外形安裝圖），是采用優質的不銹鋼板片在萬噸油壓機上一次壓制成型的人字型換熱板片疊裝而成的一種熱交換器。工作流體在兩塊板片所形成的窄而曲折的通道中流過，冷熱流體依次通過各個流道，中間隔一層板片，通過此板片進行換熱。傳熱板片四個角開有角孔，鑲貼有密封膠墊的傳熱板片安裝在固定夾緊板和活動夾緊板之間的框架上，用夾緊螺栓夾緊。

2、此種熱交換器具有傳熱系數高、占地面積小、散熱損失小、使用壽命長、運行安全可靠、拆裝清洗方便等特點。
