制冷劑空調系統的戶用中央空調電氣控制系統結構特點

   2020-03-11 和平3411

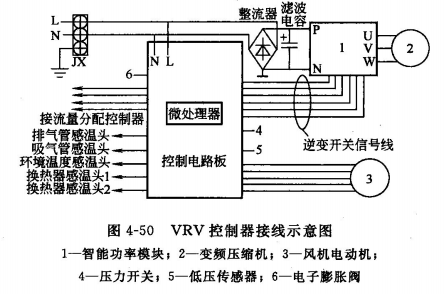

核心提示:圖4-50所示是日本大金公司VRV機組電氣控制回路與控制器接線示意圖。變頻壓縮機電動機與智能功率模塊輸出端U, V, W連接,得到電壓、頻率均可調節的三相交流電。

4-50所示是日本大金公司VRV機組電氣控制回路與控制器接線示意圖。變頻壓縮機電動機與智能功率模塊輸出端U, V, W連接,得到電壓、頻率均可調節的三相交流電。根據三相異步電動機電源頻率與電動機轉速的關系,得知改變壓縮機電派頻率即可使壓縮機電動機的轉速改變。根據電動機轉速變化.其電源電壓也作相應改變。變頻電源通過加載在智能功率模塊上的直流電源,結合模塊內部開關電路和控制芯片輸出逆變開關脈沖信號。由控制芯片和功率模塊組成的逆變電路,將直流電源逆變成交流電源。改變逆變電路脈沖信號的個數和寬度即可調整逆變交流電源的電壓和頻率.根據空調系統運行狀況,逆變電路輸出符合壓縮機轉速要求的電壓和頻率,使壓縮機的轉速滿足空調系統對壓縮機的排量要求。

德州風機電動機也由控制電路輸出變頻電源,根據空調系統運行時對冷凝壓力的要求,控制其轉速。

控制電路使用壓力開關、壓力傳感器和排氣管、吸氣管、環境溫度、換熱器等溫度傳感器,采集空調系統壓力和溫度信號對其進行監控。通過與流量分配控制器的信號連接,獲取空調系統室內單元的使用情況和室內負荷信息,調整電子膨脹閥,滿足空調系統對制冷劑流向的要求。


制冷劑空調系統的戶用中央空調電氣控制系統(二)_工程技術_制冷資訊
