間接啟閉式電磁閥在結構上又分為繼動式和導閥式。兩者工作原理相同。都是由小閥帶動大閥工作，只是結構上有所不同。繼動式將小闊和大閥做在同一闊體上，而導m式則將小閥(導閥)和大閥(主周)分做在兩個閥體上，然后用導壓管連起來。現介紹繼動式閥門。

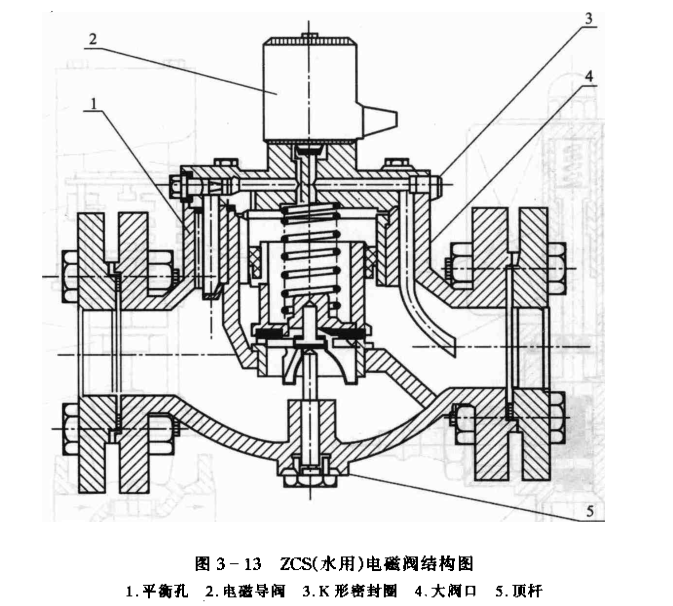

ZCS系列(水用)電磁閥。在制冷與空調系統中，對水系統的自動控制，常采用zcs系列水用電磁閥。它采用有固定導閥座的繼動式結構，分為電磁導閥和水閥閥體兩大部分，其結構如圖3一13所示。
電磁導閥采用ZCL一3型電磁閥，導閥閥座直接做在銅質悶蓋上。水閥閥體主要由閱體、活塞、彈贊、大閥芯和大閥門等部分組成。工作原理與ZCL系列繼動式電磁閥完全一樣，當電磁導閥通電開啟時，活塞上腔通過導壓孔向閥出口泄壓，活塞在進出口壓差作用下浮起，閥口開啟;電磁導閥斷電關閉時，活塞上下腔經平衡孔均壓，活塞在自重和彈摘力作用下下落，閥閉口關閉。
zcs系列(水)電磁閥有zcs一6W,ZCS一loWszcs一15W,ZCS一20W,ZCS一32w,ZCS一50W和zcs一l0ow等幾種規格。其中通徑為#6-20mm的閥體、閥座、活塞、缸套、閥蓋全部采用黃銅材料.平衡孔只是在活塞上鉆小孔;通徑為價32.100mm的閥體為鑄鐵，閥座、活塞、缸套、閣蓋均采用黃銅。平衡孔不在活塞上，而是在閥蓋側面的微孔螺塞上，便于在平衡孔堵塞時清洗。裝有手動頂桿，需要時可將閥口頂開。
zcs系列(水)電磁輝微開壓差10kPa，全開壓差為20kPa。除適用于水介質外，也適用于油或其他對黃銅不起腐蝕作用的介質。
zcs系列(水)電磁閥必須正直安裝，電磁閥在頂部;閥外最好加裝過濾器，防止污物進人閥內;通徑為護32--100mm的閥，活塞上積水不能自行流出，當介質為水時應注意防凍;介質為油時，粘度較大.閥可能關閉緩慢，甚至失靈，這時可將平衡孔適當擴大，使閥關閉迅速可靠，但不要擴得過大。
