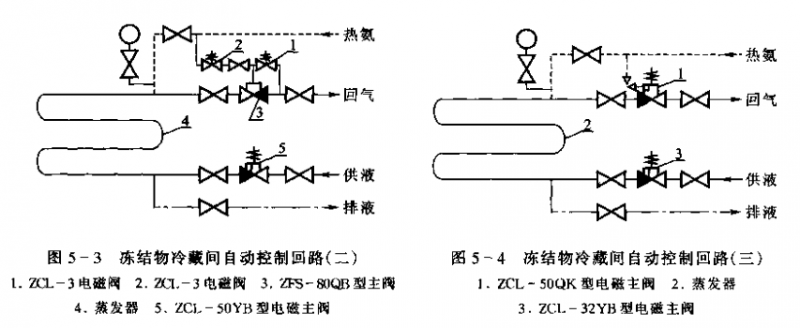

(1) 回氣管路上采用雙電磁主閥，其控制回路如圖5一3所示。
當冷間需要降溫時，電磁主閥5開啟，電磁閥2開啟;電磁閥I關閉。這時主閥3開啟而導壓管壓力來自熱氨管路，所以前述的壓力損失就不存在了。當冷間不需要降溫時，先關閉電磁主閥5，再延時關閉電磁閥2和主閥3，同時打開電磁閥I，并讓它延時2-3min后自動關閉，這是為了排走主閥3活塞上部空間余存的氨氣，使主閥3關閉嚴密。
(2)管路上采用氣體常開型電磁主閥，其控制回路如圖5一4所示。
當需要降溫時，電磁主閥I斷電開啟:電磁主閥3通電開啟，蒸發器開始工作降溫。當冷間溫度至設定值下限時，溫控器指令電磁主閥3關閉，延時數分鐘，再指令電磁主閥1的電磁導閥開啟，熱氨進人主閥活塞上方，使主閥關閉。

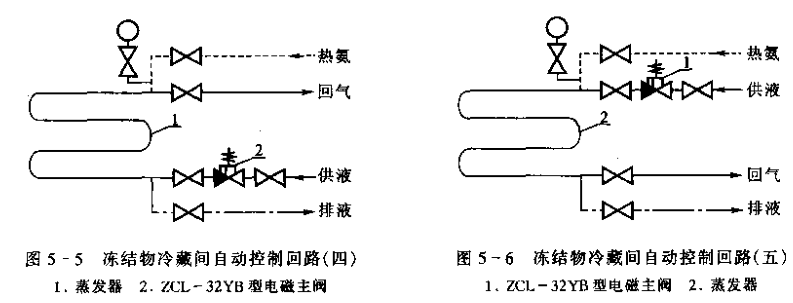

(3)回氣管路上不裝設自動控制閥門，其控制回路如圖5一5所示。
回氣管路上的手動閥平時常開，只在沖霜時關閉。
(4)高層庫房采用上進下出的供液方式.其控制回路如圖5-6所示。
這種控制方法只有在蒸發器的位置高子低壓循環桶時才可采用。
無論采用哪一種方法。在熱氨融霜時，都要把供液管路上電磁主閥ZCL一32YB后的手動閥關閉，以防止反壓差強制打開電磁主閥使高壓熱氨流人低壓液體管路或容器。如果在供液電磁主閥后安裝一止回閥，也可防止工質倒流。
