冷庫安裝電氣測量與電能計量——電壓互感器的選擇

   2020-04-03 和平2985
核心提示:采用一個單相電壓互感器的接線,儀表和繼電器接于同一個線電壓上,作為備用電源進線的電壓監視。原理接線如圖2-21所示。

1.按照型式和接線選擇

a.采用一個單相電壓互感器的接線,儀表和繼電器接于同一個線電壓上,作為備用電源進線的電壓監視。原理接線如圖2-21所示。



b.采用二個單相電壓互感器接成V形的接線,儀表和繼電器接L1~L2; L2~L3與兩個線電壓,用于主接線較簡單的變配電所。原理接線如圖2-22所示。

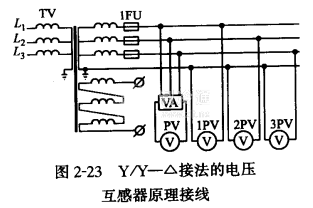

c.采用一個三相五鐵芯三繞組的電壓互感器,或三個單相三繞組的電壓互感器接成Y/Y-△的接線,儀表和繼電器接于三個線電壓上,輔助二次繞組接成開口三角形,構成零序電壓過濾器,用于需要絕緣監視的變配電所。原理接線如圖2-23所示。



2.按照容量和準確度選擇 冷庫變配電所中供測量、計量和保護用的電壓互感器,其二次負荷較小,一般能滿足儀表對電壓互感器準確度的要求,只有在利用電壓互感器作為控制電源(如交流操作),或當電壓互感器二次側接有經常通電的事故照明燈時,才需要校驗電壓互感器的準確度。
