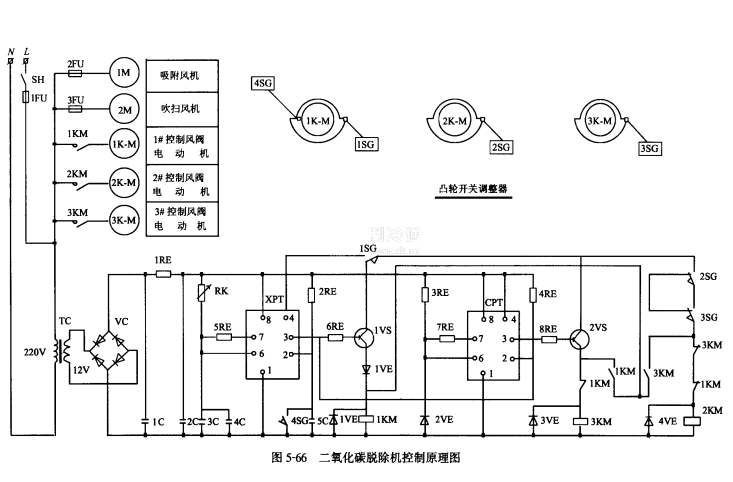

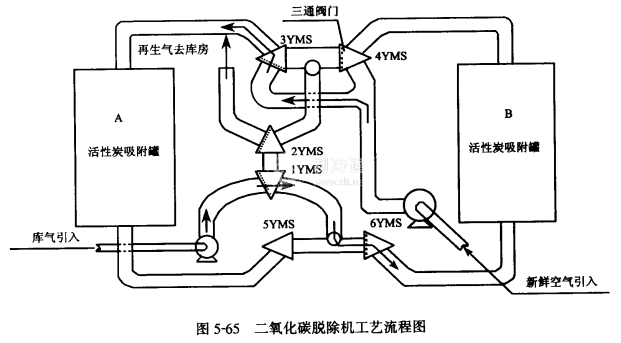

如圖5-65,5-66所示，1-2YMS三通閥為一組，由凸輪開關上的1K-M電動機控制啟閉。3-4YMS三通閥為一組，由凸輪開關上的2K-M電動機控制啟閉。5-6YMS三通閥為一組，由凸輪開關上的3K-M電動機控制啟閉，控制程序如下:
A.合上SH開關，吸附、吹掃風機同時啟動運行。同時循環計時器XPT和吹掃計時器CPI，通電開始投入工作。
吸附風機抽出氣調庫內含量較高的二氧化碳?xì)怏w。經開啟的1 YMS, GYMS三通閥門進入B吸附罐，氣體中的二氧化碳在B吸附罐內被活性炭吸附脫除后，再將不含或只含少量的二氧化碳?xì)怏w經開啟的4YMS,2YMS三通閥門送回氣調庫內。當B吸附罐進行脫除來自庫內氣體中的二氧化碳?xì)怏w的同時，吹掃風機將新鮮空氣經開啟的3YMS三通閥門送入A吸附罐進行吹掃而再生。
B.當循環計時器XPT、到了設定時間(4-6min可調)，晶體管1VS導通，于是交流接觸器1KM線圈得電，1KM主觸點吸合，凸輪開關上1K-M電動機啟動運行。當1K-M電動機轉過180°時，1 YMS和2YMS三通閥運轉到圖示(圖5-65)虛線位置關閉，此時系統中的庫氣流完全與二氧化碳脫除機隔離。
C.在1K-M電動機轉過180°, 1SG位置開關向上時，1KM線圈失電，IK-M電動機停車。2KM交流接觸器線圈得電。
D.當2KM交流接觸器線圈得電，2KM主觸點吸合，凸輪開關2K-M電動機啟動運行。在2K-M電動機轉過180°時，3YMS和4YMS三通閥運轉到圖示(圖5-65)虛線位置時，3YMS三通閥關閉，新鮮空氣不再進入A吸附罐,4YMS三通閥導通，新鮮空氣進入B吸附罐進行吹掃而再生，并將前一循環殘留在B吸附進內的氣體經GYMS和5YMS三通閥送入A吸附罐，將A吸附罐內已進行吹掃再生的空氣置換出來送入氣調庫中。
E.當吹掃計時器CPT預定時間到了，2VS晶體管導通，3KM交流接觸器線圈得電;3KM主觸點吸合，凸輪開關3K-M電動機啟動運行。當3K-M電動機轉過180°時，3YMS和4YMS三通閥運轉到圖示虛線(圖5-65)位置。3SG位置開關瞬時斷電，2KM線圈失電。2K-M電動機停止運轉。
3KM得電的同時，其輔助觸點3KM1吸合后，1KM線圈得電。1KM電動機又啟動運行。
運行到4SG位置開關時，4SG瞬時通電，使循環計數器和循環系統復位，自動地重復工作。
