邏輯設計方法與經驗設計方法的共同點是:
A.兩種設計方法都只適用于那些不十分復雜的控制線路設計，對于復雜的控制線路設計，可以分成幾個不是很復雜的單元，分別加以邏輯設計，然后按照要求將各單元連接起來。

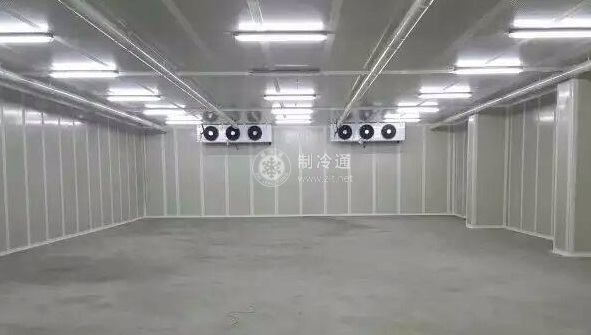

例如庫溫自控，牽涉到庫房供液、回氣電磁閥自動啟、閉、冷風機的自動開停、氨制冷壓縮機自動開停與安全保護、氨泵和液位自動控制、冷凝壓力自動控制等單元設計。然后用中間繼電器將各控制回路有機的連接起來，成為一個完整的冷庫控制系統。如果不分單元，作為整體設計也是可能的，但是調整、維修工作將十分困難，各受控單元連成一體而互相制約，當發生故障時就難以檢查、分析。
B.兩種設計方法都是以繼電器接點串聯、并聯的組合方式直接控制受控元件的線圈的得電與否。所以都存在繼電器接點不敷使用的矛盾，常常迫使設計者為擴展接點而增加新的中間記憶元件。
C.兩種設計方法的圖例、符號、網絡接線都是相同的。都要熟悉各種自控元件的結構、技術性能，才能恰當?shù)呐渲迷诳刂凭€路中。都要熟悉各種自控元件的圖例符號，線路標號，才能繪制出一張完整的圖來。
