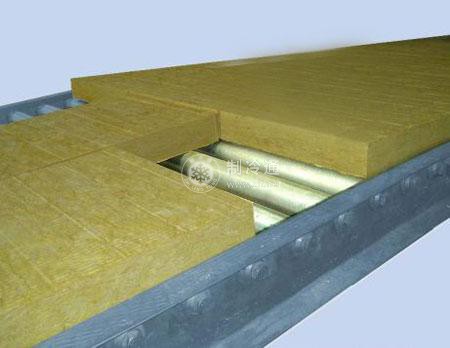

1.優良的絕熱性 巖棉纖維細長柔軟，纖維長通?？蛇_200mm，纖維直徑在4~7μm，絕熱絕冷性能優良。
2.防火不燃 礦、巖棉是礦物纖維，因而具有不燃、耐腐、不蛀等優點，是較理想的防火材料。
礦渣棉、巖棉制品的耐火性也是相對的，它的所謂不燃性主要取決于其中是否含可燃性添加劑，因礦演棉、巖棉本身屬無機質硅酸鹽纖維，不燃，但在加工制品中，有的需加入粘結劑或添加劑，這些產品雖不自燃又不助燃(除加入可燃性有機物作為粘結劑），但耐火性能受到較大影響。如以石油瀝青作為粘結劑的棉氈，長期使用溫度不宜超過250℃。用聚乙烯醇和有機質纖維索作為粘結材料的制品的使用溫度宜低于2的℃。
用酚醛樹脂作為粘結劑制成的巖棉管和巖棉保溫板制品便用溫度不宜高于400℃(國外制定使用溫度可高于600℃)，實際上加入酚醛樹脂粘結劑含量不高于3%時，仍屬于不嫩材料;當使用溫度高于400℃以上時，與高溫接觸的一面，可有少許薄層棉氈出現酚醛汽化或碳化現象，但礦渣棉或巖棉制品結構仍然完核，并不影響熱導率和其他性能指標;當加熱到600℃時，在接觸高溫面的一層出現炭化層，也不影響長期使用，即使出現煙霧也不撼，所以通常當加入粘結劑含盤高于3%時，設定的使用溫度宜為400℃。
當用無機物作為粘結劑的制品時，均屬于不燃制品，使用溫度可分別達到600℃甚至900℃。如水玻璃、磷酸鋁、黏土、膨潤土和礬土水泥等無機粘結劑。
