遼河油田遼南實業(yè)公司保溫材料廠生產(chǎn)的ZBT - 800-R硅酸鹽復合保溫涂料，是以優(yōu)質(zhì)硅酸鹽、硅酸鋁及多種無機礦物質(zhì)為原料，輔以化學助劑和復合高溫膠結(jié)劑，經(jīng)特殊工藝制成的赫稠纖維糊狀膏體，固化后形成封閉微孔結(jié)構(gòu)與網(wǎng)狀纖維結(jié)構(gòu)。
產(chǎn)品特點
(1)具有優(yōu)良的保溫、隔熱性能。
(2)質(zhì)輕、不燃、吸聲、無毒、防潮、粘結(jié)力強。
(3)綜合造價低，施工方便，可在不停產(chǎn)的情況下進行施工。
應用范圍
(1)適用于溫度-40~800℃范圍內(nèi)的冶金、石油、化工、電力、交通、輕工等工程的設備、管道的保溫、保冷。
(2)尤其是能夠有效解決其他保溫材料難以施工的異型管道、閥門、反應釜、旋轉(zhuǎn)體、球體、塔罐和轉(zhuǎn)動設備的保溫、保冷。

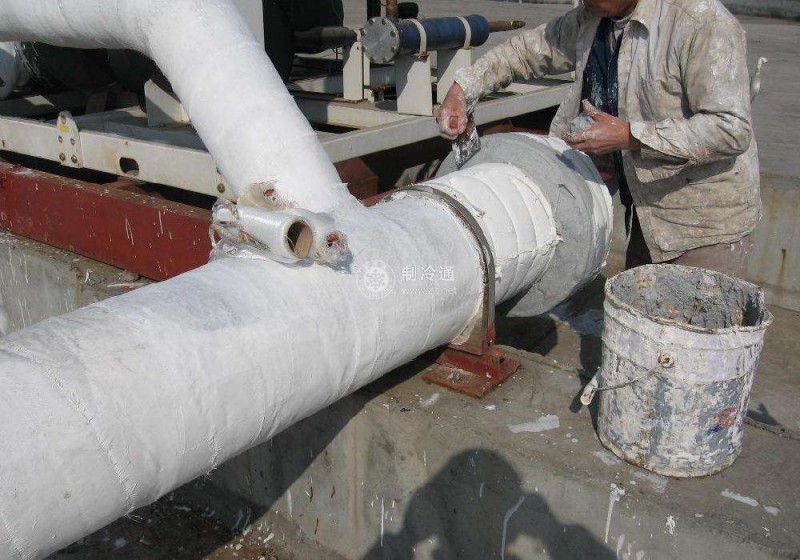

施工要點
1.清理 用鋼絲刷將設備或管道上的灰土、積垢、鐵銹、油污等清除干凈。對大型罐體等大面積光滑平面，應進行拉毛處理，用耐水乳膠水泥漿大表面刷成毛釘狀，干燥后即可施工。
2.打底 設備在冷狀態(tài)保溫時可直接用抹子將涂料在基層表面涂抹3一5mm,要保持毛面，切勿壓實，枯住為止;設備在熱狀態(tài)保溫時，需將涂料加適量清水稀釋調(diào)勻.用毛刷或抹子在基層表面反復輕涂，直至附著麻狀白膜為止，干操后用抹子將未稀的涂料在保溫面上涂抹3-5mm，并保持毛面。
3.加厚 底層干燥后將涂料再分層涂抹，每層10mm左右，直至達到要求厚度。每涂抹下一層時，須等上層基本干燥后才能進行，操作時要輕，嚴防壓實而影響保溫效果，最好經(jīng)緯交叉涂抹，讓其纖維定向排列，以增加涂層的包裹強度。
4.表面處理 保溫層干燥后，表面用專用防水面料輕涂壓光。干燥施工時，環(huán)境溫度應在2℃以上。保護面層未完成前，保溫層不得暴露在雨水中。
