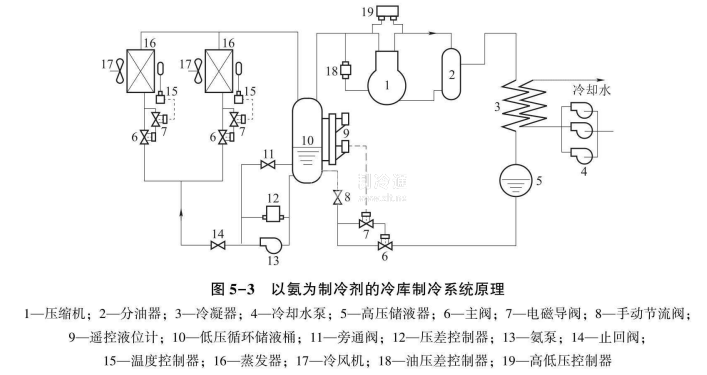

圖5-3所示為以氨為制冷劑的冷庫的制冷系統原理圖。下面對它的調節系統作分析說明。
1)溫度的調節
用溫度控制器15、電磁導閥7、主閥6、冷風機17,氨泵13來控制各庫房溫度。當庫溫高于給定溫度上限值時，溫度控制器觸頭接通，發出降溫信號，從而使電磁導閥打開，主閥打開，氨泵運轉供液，冷風機啟動工作，壓縮機啟動工作;若庫溫低于給定溫度下限值，則溫度控制器觸頭斷開，使電磁導閥關閉，主閥關閉，停止該庫房的供液，該庫房冷風機也停止運轉，這樣就能把庫房溫度控制在所需的范圍內。當各庫房的溫度都達到給定溫度下限值，不需要供液降溫時，氨泵和壓縮機自動停止工作。
2)冷凝壓力的調節
用調節水量的方法來控制冷凝壓力。該系統有三臺水泵，第一臺水泵的工作受溫度控制器控制，只要有任意一間庫房溫度控制器發出需降溫的信號，則在供液降溫的同時該臺水泵投入工作;另外兩臺水泵受壓力控制器控制，隨著熱負荷的增大，冷凝壓力升高，當壓力升高至1.28 MPa(表壓)時，第二臺水泵投入工作(在冷凝壓力下降至1. 15 MPa(表壓)時，該泵停止工作);當壓力升高至1.4MPa(表壓)時，第三臺水泵也投入工作(在冷凝壓力下降到1. 25 MPa(表壓)時該泵停止工作)。
