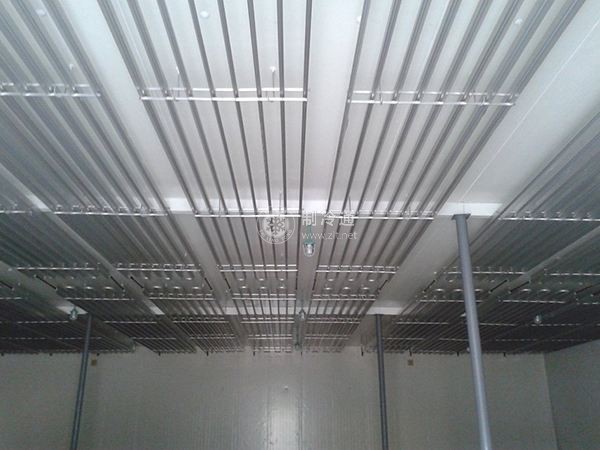

冷庫蒸發器頂排管的制作與安裝——預制組裝頂排管

   2020-08-25 和平2399
核心提示:排管組對與焊接在排管一端與集管接好后,另一端用U形彎頭也接好,即可進行雙層組對。按圖樣檢查無誤后,用電弧焊機把排管焊接牢固。

頂排管的預制組裝步驟及方法如下。

(1)加工U形彎頭、集管和支架在預制現場,對管子進行坡口、除銹、調直、彎管D38 x 3. 0無縫鋼管沖壓成形;供液集管采用D57 x 3. 5無縫鋼制作,按圖樣尺寸開好30φ38 mm的孔;回氣集管采用D76 x 3. 5無縫鋼管制作同樣按圖樣尺寸開好30φ38 mm的孔。支架用1.70 x 7角鋼按圖樣尺寸下料,鉆好管卡安裝孔。

(2)安裝上下兩組排管將集管放在預制好的支架上,把下好料的D38無縫鋼管伸集管中(伸人集管的深度要求為10mm ),并將上下兩組排管固定在上下兩層支架上。為了保證每根D38無縫鋼管伸深度,先用一根D50鋼管和D38鋼管分別插裝在D76鋼管和D57鋼管中,這樣每根D38無縫鋼管伸入集管的深度就不用尺量即可保證伸入深度的要求。當全部D38無縫鋼管在集管孔內就位后,依次用U形螺釘管卡將D38無縫鋼管固定在排管的角鋼支架上,然后就可將集管中D50鋼管和D38鋼管抽出。


(3)排管組對與焊接在排管一端與集管接好后,另一端用U形彎頭也接好,即可進行雙層組對。按圖樣檢查無誤后,用電弧焊機把排管焊接牢固。

(4)吹污、試壓與涂裝組對連接結束,對排管用1. 6MPa的壓縮空氣進行不少于三次的吹污,隨吹污的進行,用錘子敲打管道,把管內焊口的氧化皮吹出。完成吹污工作后,焊接兩個集管的封頭,再用1. 6MPa的壓縮空氣進行整組排管的單體試壓,持續5min無泄漏,則試壓合格。最后進行鏟銹處理,并在排管表面應用鐵紅環氧底漆涂裝兩遍。
