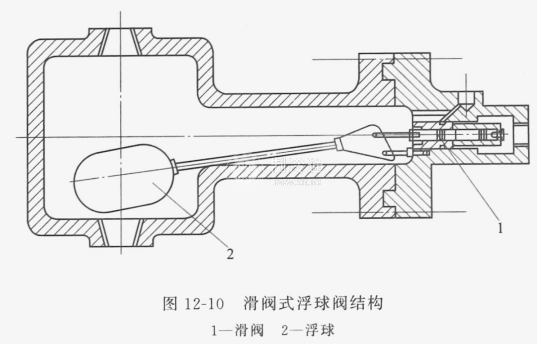

典型浮球閥的結構如圖12-9和圖12-10所示。浮球閥的殼體是一個浮子室，上下各有一個管接口，下部接液體連通管連接到被控設備的液面以下，上部接氣體連通管連接到被控設備的液面以上，構成一個連通器，使浮子室中的液位與被控設備相同。浮球浮在浮子室中，當液位較低時，浮球下降，通過浮球桿拉動閥芯使開度變大;當液位較高時，浮球升高，通過浮球桿推動閥芯使開度變小;當液位上升到一定高度后，閥孔完全關閉。浮球閥的開度基本上與液位成反比，調節方式為比例調節。
按浮子室中制冷劑的壓力，浮球閥可分為低壓浮球閥和高壓浮球閥兩類。低壓浮球閥浮子室中的制冷劑壓力為閥后壓力，安裝在中間冷卻器、滿液式蒸發器、低壓循環貯液或氣液分離器等的制冷劑管路上，用來保持這些低壓設備中的制冷劑液位。
使用低壓浮球閥的制冷系統特點為:制冷劑充注量較大，對高壓容器的液位無限制，變工況特性較好，高壓浮球閥浮子室中的工質壓力為閥前壓力，安裝在臥式殼管式冷凝器或高壓貯液器等的制冷劑管路上，用以保持這些高壓設備中制冷劑液位，從而間接控制蒸發器的制冷劑流量。
