直接作用式電磁閥的結構和工作原理

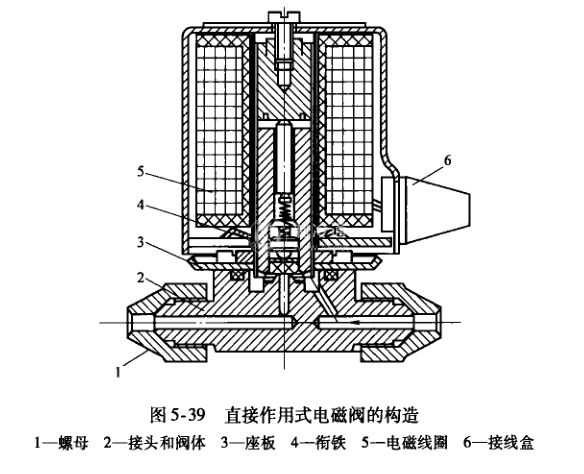

直接作用式電磁閥的構造如圖5-39所示。它由閥體和電磁頭兩部分組成。當電磁頭中的線圈通電時，線圈與銜鐵產生感應磁場，銜鐵帶動閥針上移，閥孔被打開，流體正常流動。當電磁頭中線圈斷電時，磁場消失。銜鐵靠自重和彈簧力下落，閥針將閥孔關閉，流體停止流動。直接作用式電磁閥就是所謂的直接啟閉式電磁閥，也就是利用電磁頭中的銜鐵直接控制閥孔的啟閉。此種電磁閥的結構特點只適用于控制孔徑在3mm以下的閥孔。
