壓緊面主要應根據工藝條件、密封口徑以及準備采用的墊片等進行選擇。壓緊面的幾何尺寸和表面加工的質量要求，必須與相應的墊片相配合。

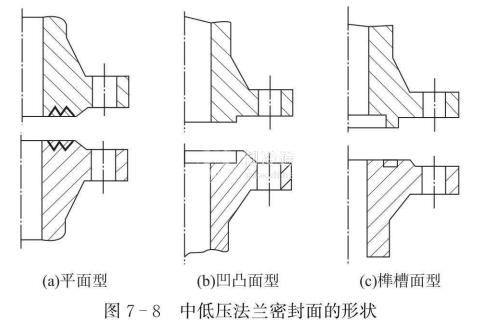

在中低壓力容器和管道中常用的法蘭壓緊面型式有平面型、凹凸面型和榫槽面型3種，如圖7一8所示。目前這些壓緊面的尺寸都有系列標準，設計時應根據有關法蘭標準進行選用。
(1)平面型密封面平而型壓緊面是一個光滑平面，有時在平面上車制2-3圈溝槽[圖7一8(a)]。這種密封結構簡單、加工方便、便于進行防腐襯里。但這種壓緊面與墊片接觸面積較大，預緊時墊片容易被擠到壓緊面兩側，不易壓緊，故所需壓緊力較大，密封性能較差。一般與平墊片或纏繞式墊片配合使用，適用于壓力不高、介質無毒、非易燃易爆場合，以及真空度<1X 10?Pa的真空系統。
(2)凹凸面型密封面這種壓緊面是由一個凸面和一個凹面相配合組成〔圖7-8(b)],在凹面放置墊片，其優點是便于對中，能防止軟質墊片被擠出，而且壓緊面比平面型密封面窄，較易密封。適用于易燃、易爆、有毒介質，公稱直徑DN≤800mm，公稱壓力PN≤1. 6-6. 4 MPa的法蘭連接。
(3)榫槽面型密封面這種壓緊面是由一個榫面和一個槽面相配合組成［圖7 - 8（c）］。墊片放在槽內。由于墊片較窄，又受槽的阻擋，不會被擠出，故比以上兩種壓緊面均易獲得更好的密封效果。而且，可以少受介質的沖刷和腐蝕，安裝時又便于對中而使墊片受力均勻。
墊片較窄，壓緊墊片所需螺栓力相應較小，壓力較高時。螺栓尺寸也不會太大。這種壓緊面的缺點是結構與制造都比較復雜，更換墊片也較費事。榫面部分容易碰壞，拆裝時要十分小心。
這種密封面適用于易燃、易爆、有毒介質以及壓力較高的重要場合，以及真空度>1 X10?Pa的真空系統。當PN≤20 MPa時，可用到DN = 800 mm，當壓力較小時，可用于直徑更大的場合。
