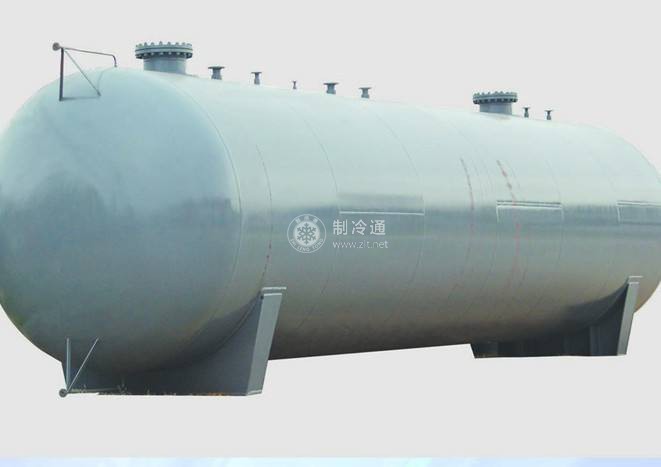

根據底板上螺栓孔形狀的不同。鞍座分成兩種形式，固定鞍座(底板開圓形螺栓孔)和滑動鞍座(底板開長圓形螺栓孔)。每臺壓力容器一般均用兩個鞍座支承，并且采用一個固定鞍座和一個滑動鞍座。這是因?yàn)樵O(shè)備隨著溫度的變化會產生熱脹冷縮，若兩個鞍座都固定，則會在器壁產生熱應力。滑動支座底板下面必須安裝基礎墊板，且基礎墊板必須保持平整光滑，以保證設備在溫度變化時能夠自由伸縮。
JB/T4712規定鞍式支座的直徑范圍為DN159-4 000。對于同一個公稱直徑分輕、重型兩種結構型式。輕型可以滿足一般容器的使用要求;重型可以滿足換熱器、介質比重較大或長徑比較大的設備的使用要求。
鞍式支座的選用步驟如下:
(1)已知設備總重，算出作用在每個鞍座的實際負荷Q;
(2)根據設備的公稱直徑和支座高度，從JB/T4712中可查出輕型(A型)和重型(B型)兩個允許負荷值［Q］;
(3)按照允許負荷等于或大于計算負荷即[Q] ≥Q的原則選定輕型或重型。如果計算負荷超過重型鞍座的允許負荷仇時，則需加大腹、肋板厚度，并需進行設計計算。
