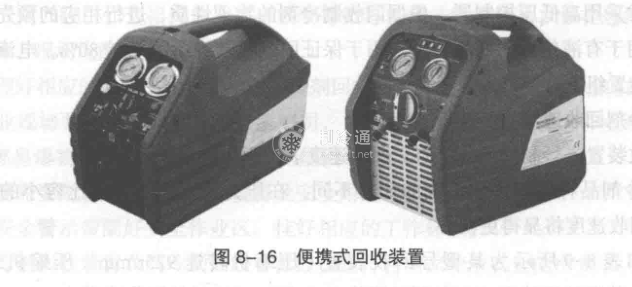

便攜式回收裝置如圖8-16所示，一般質量在10-25kg。氣態制冷劑回收速度一般在100g/min左右。目前有些重量已降至10kg以下。多缸壓縮機的出現也使回收氣態制冷劑的速度達到200g/min以上。

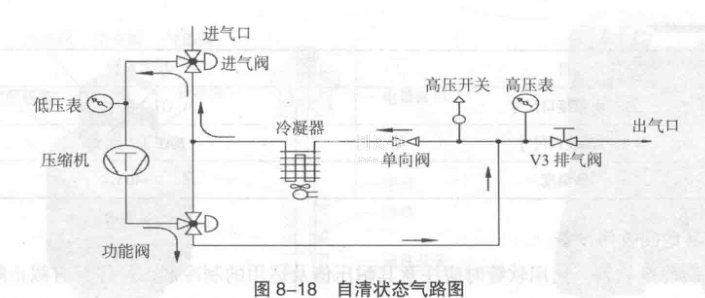

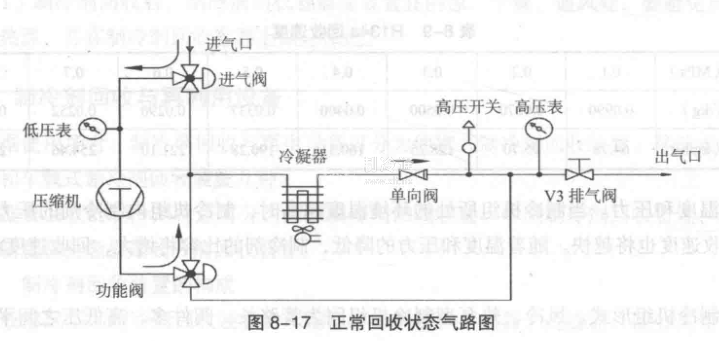

部分回收裝置具有直接抽液態的能力，回收速度達到2kg/min以上，具備了回收大型設備制冷劑的能力。回收裝置有兩種工況:正常工作的回收狀態及自清狀態(圖8-17和圖8-18)，所謂自清就是一次工作結束后把回收裝置內部冷凝器的殘余制冷劑排到回收容器。自清操作可避免殘余制冷劑對零部件的可能傷害，又確保回收其他制冷劑時的純潔性。
