單效蒸汽型溴化鋰吸收式冷水機組溶液回路過程中混合溶液的吸收過程

   2021-01-15 和平15

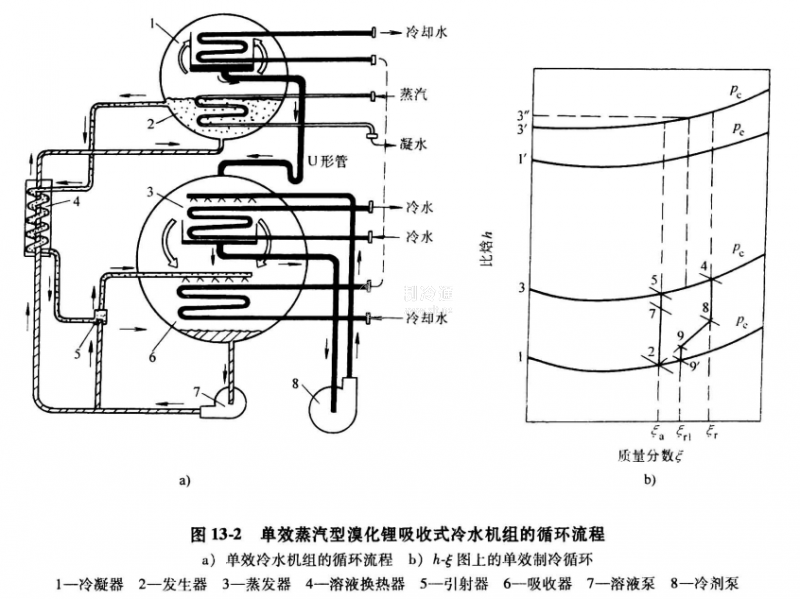

核心提示:混合溶液在吸收器中的吸收過程 在圖13-2b上的過程線為9-9'-2,吸收器中的壓力為蒸發壓力Pe,流入吸收器的混合溶液所處的狀態點9為過熱態。

混合溶液在吸收器中的吸收過程 在圖13-2b上的過程線為9-9'-2,吸收器中的壓力為蒸發壓力Pe流入吸收器的混合溶液所處的狀態點9為過熱態。因此,混合溶液進入吸收器后,有一部分冷劑蒸汽閃發出來,其質量分數略有提高,閃發終了的狀態點9’為平衡態。

隨后,噴淋到吸收器傳熱管簇上的混合溶液,吸收來自蒸發器的冷劑蒸汽,同時向管內的冷卻水排放熱量;在吸收器的出口處,溶液稀釋到狀態點2,成為稀溶液。因此,在圖上過程線9-9為閃發過程,9'-2為吸收過程。


    可見,溶液回路的各個過程是在圖上的等質分數線以及等壓線PcPe之間的區域內發生的,其循環流程按順時針方向進行。在發生過程中,溶液被濃縮,濃溶液與稀溶液的質量分數之差稱為放汽范圍。隨著放汽范圍的增大,溶液的循環量減小,機組的熱力系數增大,汽耗減小。
