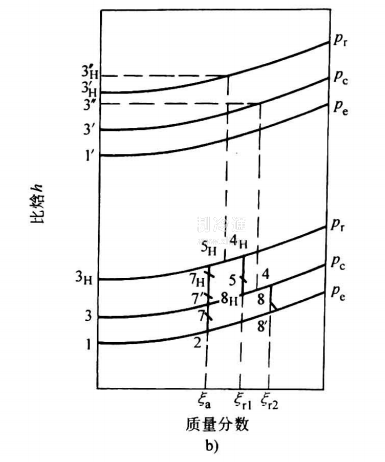

1)稀溶液經低溫溶液換熱器的加熱升溫過程。在圖b上的過程線為2-7。由吸收器流出的稀溶液，在圖上的狀態點為2,經溶液泵升壓后，進入低溫溶液換熱器的管程，被殼程中來自低壓發生器的濃溶液加熱到狀態點7,其溫度升高，但其質量分?jǐn)?shù)保持不變。
2)稀溶液經凝水換熱器的加熱升溫過程。在圖b上的過程線為7-7'。由低溫溶液換熱器流出的稀溶液進入凝水換熱器的殼程，被管程中來自高壓發生器傳熱管簇的鍋爐蒸汽的凝水加熱到狀態點7’其溫度升高，但其質量分?jǐn)?shù)保持不變。
3)稀溶液經高溫溶液換熱器的加熱升溫過程。在圖b上的過程線為7'-7H。由凝水換熱器流出的稀溶液，進入高溫溶液換熱器的管程，被殼程中來自高壓發生器的中間濃度的溶液加熱到狀態點7H，其溫度升高，但其質量分?jǐn)?shù)保持不變。
