雙效冷水機組的低壓發生器，通常和冷凝器布置在一個筒體內，有沉浸式與噴淋式兩種結構。
1)沉浸式低壓發生器。這種發生器應用比較普遍，其管排結構和高壓發生器相類似。由于管內熱源溫度較低，熱應力較小，結構較為簡單。
2)噴淋式低壓發生器。這種發生器由于不存在溶液浸沒高度的影響，在小熱流密度、小溫差的情況下，具有較好的傳熱、傳質性能。但是，使溶液噴淋均勻，每報管子充分濕潤，是保證噴淋式低壓發生器性能的關鍵。

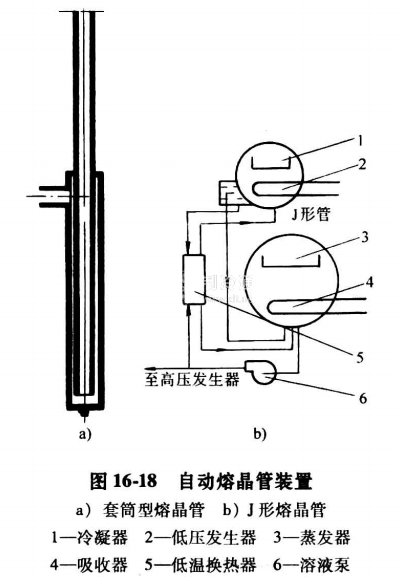

3)自動熔晶管。低壓發生器的液囊中設有自動熔晶管。當溶液換熱器發生結晶時，低壓發生器內的濃溶液不能流回吸收器，使液位上升。當液位上升至自動熔晶管開口處，濃溶液經自動熔晶管直接流回吸收器，與吸收器內的稀溶液混合后，使溫度上升。高溫溶液由溶液泵打入低溫?fù)Q熱器管內，加熱管外結晶的濃溶液，使結晶熔解。圖16-18為自動熔晶管裝置的結構原理圖。

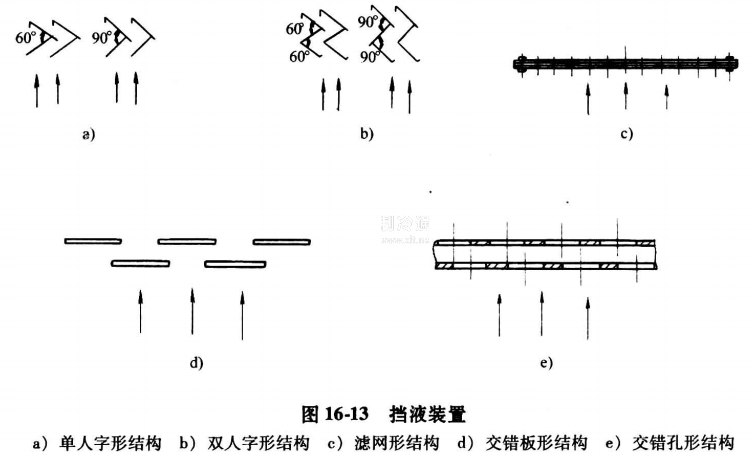

4)擋液裝置。低壓發生器和冷凝器之間設置擋液板，其作用是防止溴化鋰溶液被制冷劑蒸汽夾帶到冷凝器中。冷劑水如被溶液污染，會引起機組蒸發溫度升高、冷水出口溫度升高和制冷量降低。常見的擋液裝置見圖16-13。
