表面式換熱器的構造與安裝

   2021-03-16 和平259
核心提示:按空氣流動方向,表面式換熱器可以并聯或串聯,也可以既有并聯又有串聯。通常,當通過空氣量多時,采用并聯;要求空氣溫升(或溫降)大時,采用串聯。
 目前應用的表面式換熱器都由肋片管組成。根據加工方法不同,肋片管又分為繞片式、鑲片式、軋片式和串片式等。

為了提高表面式換熱器的傳熱性能,應該提高管外側及管內側的傳熱系數。強化管外側換熱的主要措施,是減少管與片間的接觸熱阻和采用波形片、條縫片或沖縫片等代替平片;強化管內側換熱的主要措施是采用內螺紋管或加管心等代替光管。

表面式換熱器可以垂直安裝,也可以水平安裝,或傾斜安裝,但必須使冷凝水能順肋片下流,以免肋片積水而降低傳熱性能和增加空氣阻力。以蒸汽為熱媒的空氣加熱器,水平安裝時應有不小于1/100的坡度,以利凝結水的排出。

微信截圖_20210306082321

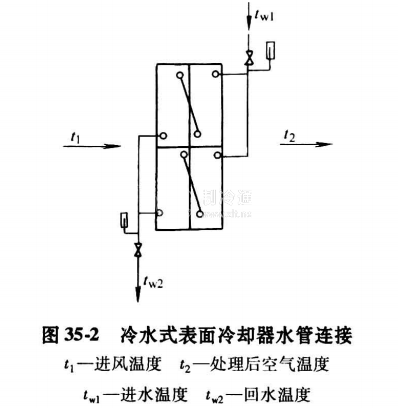

按空氣流動方向,表面式換熱器可以并聯或串聯,也可以既有并聯又有串聯。通常,當通過空氣量多時,采用并聯;要求空氣溫升(或溫降)大時,采用串聯。并聯的換熱器,冷媒管路也應并聯;串聯的換熱器,冷媒管路也應串聯。但是,蒸汽加熱器的供燕汽管只能并聯。同時,為使冷媒與空氣之間有較大溫差,冷媒與空氣應逆向流動。圖35-2示出冷水式表面冷卻器水管連接。

微信截圖_20210306082356

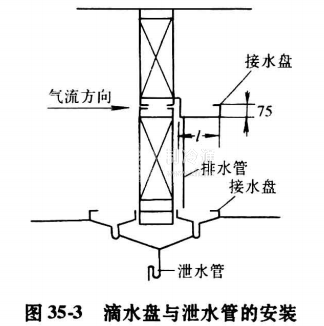

對于表面式冷卻器,其下部應安裝滴水盤和泄水管。泄水管應設水封,以利排水和與箱外空氣隔絕(見圖35-3)。

為了便于使用和維修,冷(熱)媒管路上應設閥門、壓力表和溫度計。在蒸汽加熱器的供燕汽管上還應設燕汽壓力調節閥和疏水器。為保證換熱器的正常工作,在水系統的最高點設放空裝置,在水系統的最低點設泄水和排污閥門。

若表面式換熱器冷熱兩用,則熱媒以用65℃以下溫度的熱水為宜,以免因管內壁積水垢過多而影響傳熱性能。水質過硬時,還應進行軟化處理。
