CWK-1l型壓差控制器主要用于氨泵不上液保護，保護氨泵進出口壓差在一定的數值之上，以免發生氣蝕現象。此外，該儀表也可用于其他液泵。

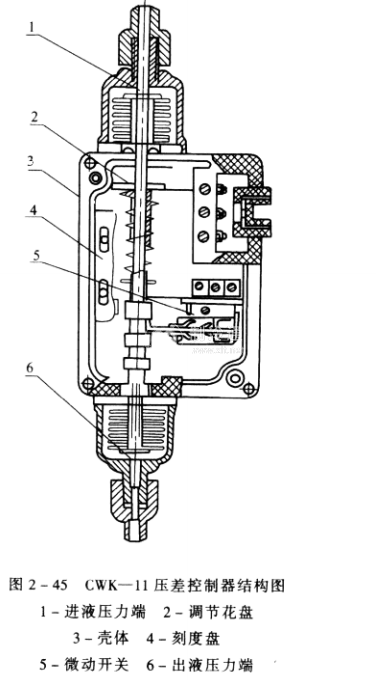

CWK-11型壓差控制器的結構見圖2-45。它的結構和工作原理與CWK-22基本相同，但缺少延時機構，使用時若需延時，應另配時間繼電器。窗口的刻度板上指針指出的是控制器的下限壓差。上限等于指針數值加開關差(0.01MPa)。

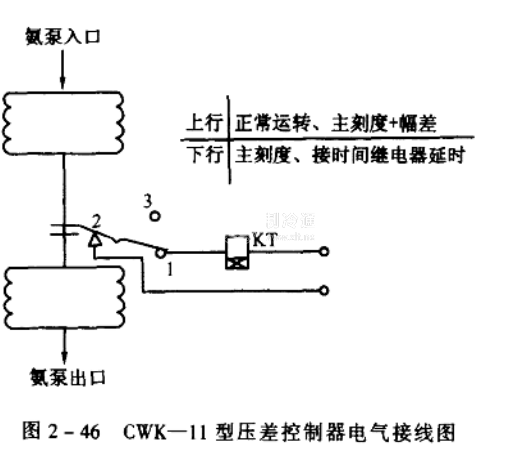

CWK-11型壓差控制器用作氨泵斷液保護時，上端氣箱接氨泵入口，下端氣箱接氨泵出口，另配時間繼電器作延時機構。圖2-46是CWK-11的電氣接線圖。氨泵剛啟動時，壓差尚未建立，觸點1,2通，時間繼電器通電延時。在調定的延時時間內，壓差達到控制器的上限值，波紋管推動頂桿上移。帶動微動開關動作.使觸點2, 3閉合，1, 2斷開，將時間繼電器KT從電路中切除，氨泵投入正常運轉;若在調定的延時時間內，氨泵的進出口壓差達不到上限值，時間繼電器KT動作，其觸點切斷氮泵電源，使氨泵停止運轉。在氨泵運轉過程中，如果氨泵進出口壓差低于控制器下限時，控制器觸點1, 2接通，繼電器KT重新延時。在延時時間內，壓差恢復到控制器上限，氨泵繼續運轉;恢復不到上限則停泵。
