新風機組屬半集中式空調系統，是用來集中處理新風的空氣處理裝置，新風在機組內進行過濾凈化和熱濕處理，然后利用風機通過管道送往各個空調房間。新風機組由新風閥、過濾器、冷熱盤管、送風機等組成，有的新風機組還設有加濕裝置。

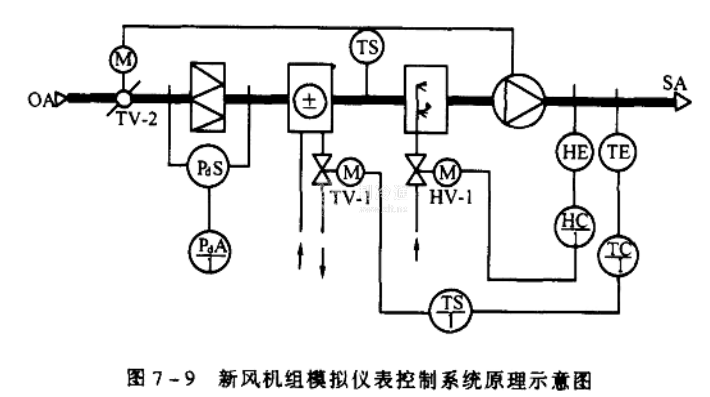

圖7-9是帶有加濕裝里的新風機組模擬儀表控制系統原理示意圖。濕度傳感器TE將送風濕度信號送入溫度控制器TC-1, TC一1通過轉換開關TS-1按冬、夏工況控制電動雙通調節閥TV-1，改變進RU 換熱器內的冷、熱水量，以維持送風濕度的相對恒定。溫度傳感器HE通過溫度調節器HC-1控制加濕調節閥HV-1，改變蒸汽量來維持送風溫度的相對恒定。
壓差開關PdS測量過濾器兩側的壓差，通過壓差超限報警器Pd A發出聲、光信號，通知管理人員對過濾器進行清洗或更換。
新風調節閥TV-2與風機進行聯鎖控制，當風機啟動后，新風閥自動打開;當風機停止運轉時，新風閥自動關閉。
TS為防凍開關。當機組在冬季運行時，如果換熱器后的空氣溫度低于或等于某一溫度設定值時，TS的常閉接點自動斷開，使風機停止運轉，新風閥TV-2自動關閉。

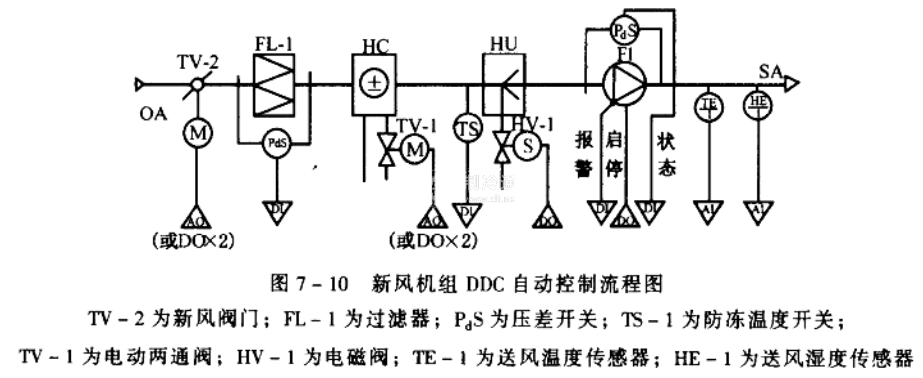

圖7-10是新風機組的直接數字控制(UDC)系統流程圖。其溫度控制系統由溫度傳感器TE、執行器TV-1及換熱器和新風閥TV -2組成;濕度控制系統由濕度傳感器HE-1、加濕器電動雙通調節閥HV-1、加濕器等組成。報警與風機的運行狀態和故障狀態監視系統，由過濾器壓差開關PdS、防凍開關TS、風機過流繼電器常開觸點(事故報警)、風機前后的壓差開關常開觸點(狀態監視)及DDC輸出繼電器模塊組成。
將上述各系統輸入到DDC控制器中的信號稱為輸入信號，其中有模擬量輸入AI和數字量輸入DI;由DDC控制器輸出的信號稱為輸出信號，其中包括模擬量輸出AO和數字量輸出DO。
DDC控制器通過其內置的通訊模塊，可使DDC控制系統進人同層網絡，與其他DDC控制器進行通信，共享數據信息，也可以進入集散型系統，構成分站，完成分站監控任務，同時與中央站通信。
