水/空氣式冷凝器是以水和空氣作為冷卻介質。根據排除冷凝熱量的方式不同，分為蒸發式和淋水式兩種。蒸發式冷凝器是靠水在空氣中蒸發帶走冷凝熱量；淋水式冷凝器是靠空氣的溫升和水在空氣中蒸發帶走冷凝熱量。

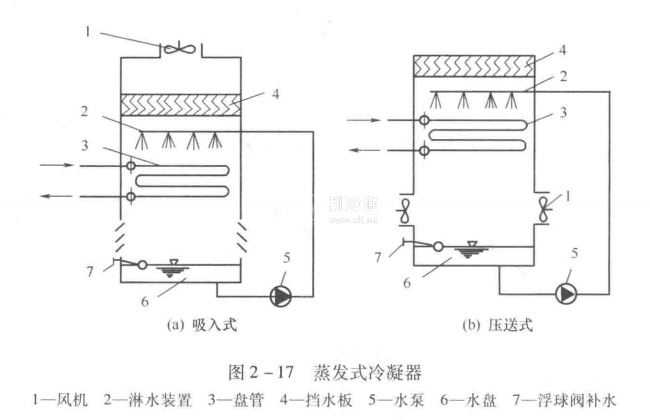

圖2-17（a）、（b）是吸入式和壓送式蒸發式冷凝器。這兩種結構形式的冷凝器都裝有蛇形盤管的傳熱面，管內走制冷劑，管外噴淋循環水，水吸收冷凝熱而蒸發，而空氣自下而上掠過盤管，促進水蒸發，并帶走蒸發的水分。上部設有擋水板，除掉未蒸發的水滴。風機安裝在上部，冷凝盤管位于風機吸氣端的是吸入式蒸發式冷凝器。吸入式由于空氣均勻地通過冷凝盤管，所以傳熱效果好，但風機電機的工作條件惡劣，它在高溫高濕條件下運行，易發生故障。風機安裝在下部，冷凝盤管位于風機壓出端的是壓送式蒸發式冷凝器，風機電機的工作條件好，但空氣通過冷凝盤管不太均勻。
