完整的商用制冷裝置：單臺蒸發器的制冷裝置

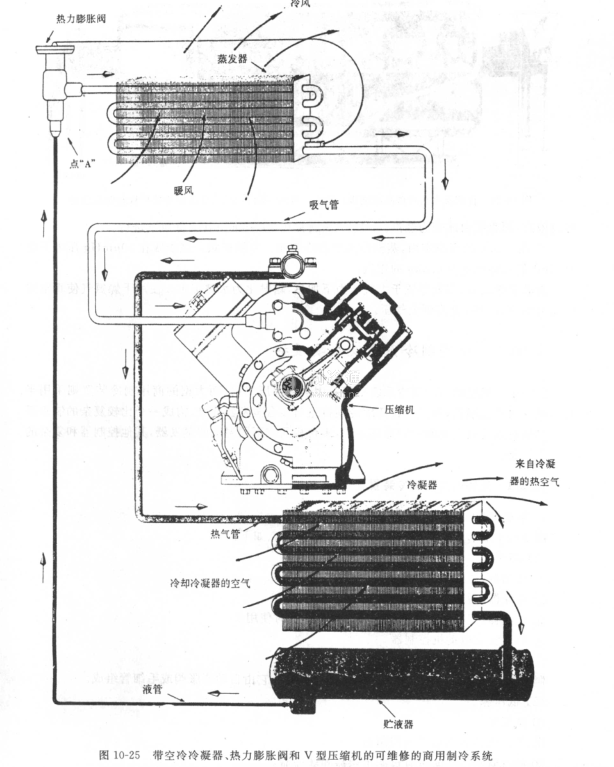

圖10-25是單臺蒸發器的商用制冷裝置，其特點如下：

(1)高壓側。

①壓縮機，通常為全封閉式。

②冷凝器，通常為空氣冷卻。

③貯液器，當采用熱力膨脹閥或自動膨脹閥時使用。

④高壓安全電動機控制器。

⑤帶有干操器和視鏡的液管。

制冷劑控制器設于系統的高壓和低壓分界處。它由自動膨脹閥或毛細管組成。

(2)低壓側。

①蒸發器。

②低壓或溫度型電動機控制器。

③吸氣管—有時帶有過濾干燥器和緩沖器。
