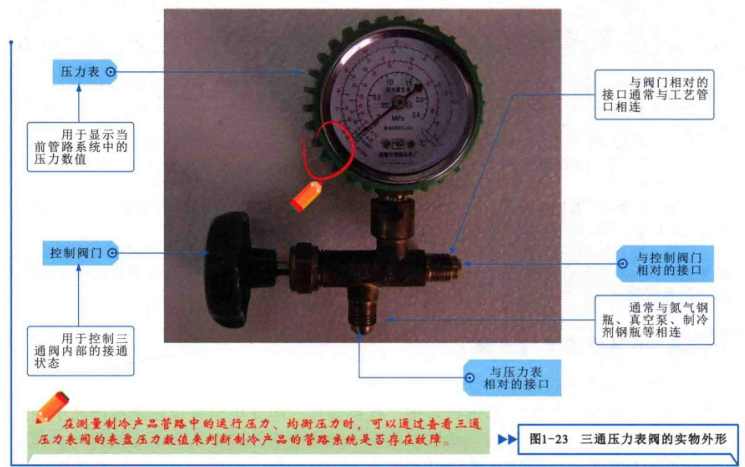

三通壓力表閥在制冷產品的維修過程中十分重要，是三通閥和壓力表的綜合體，包含控制閥門、三個接口和一個顯示壓力值的壓力表，如圖1-23所示，主要用于制冷管路在充注制冷劑、氮?dú)饣虺檎婵盏炔僮鲿r(shí)對充注量、真空度的控制。

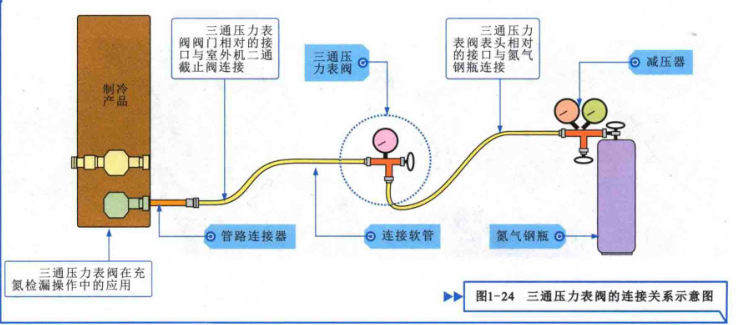

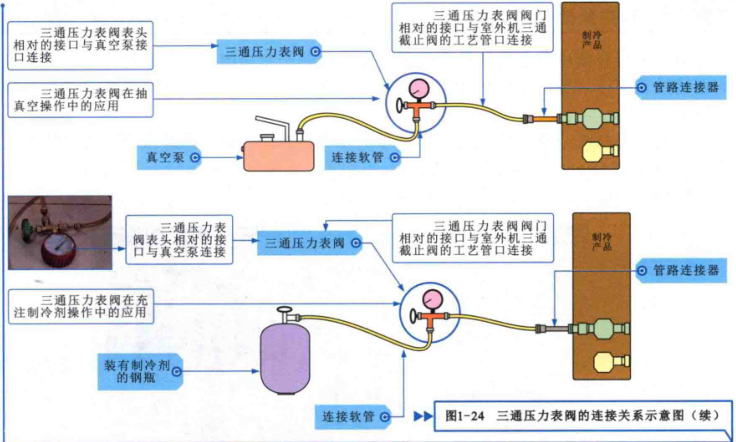

對抽真空或或充注制冷劑時，三通壓力表閥具體的連接方式基本相同，如圖1-24所示。

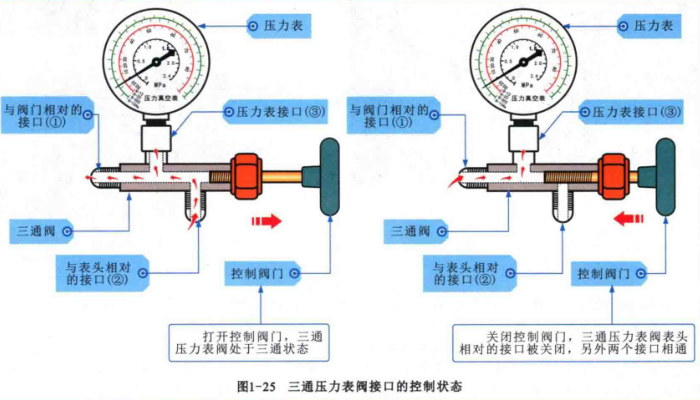

在使用三通壓力表閥時，應注意其控制閥門的控制狀態，即明確控制閥門在打開和關閉兩個狀態下，三通閥內部三個借口的接通狀態；當控制閥門處于打開狀態是，三通閥的三個借口均打開，處于三通狀態；當控制閥門處于關閉狀態是，三通閥一個接口被關閉，壓力表借口與另一個接口仍打開，如圖1-25所示，在實際使用中，很多時候需要在控制閥門關閉狀態下，仍可使用三通壓力表閥測試管路中的壓力，因此通常將三通壓力表閥中能夠被控制閥門控制的接口（即接口②）連接氮?dú)怃撈俊⒄婵毡没蛑评鋭╀撈康龋皇芸刂崎y門控制的接口（即接口①）連接空調器壓縮機的工藝管口。需要注意的是，不同廠家生產的三通壓力表閥門控制接口可能不同，在使用前應首先弄清楚三通壓力表閥的閥門控制哪個接口，再根據上述原則連接操作。
